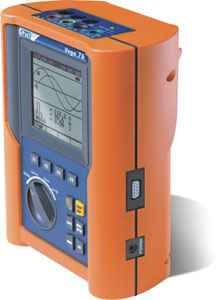

VEGA 76 三相电力质量分析记录仪
VEGA 76是一台简单方便灵活操作的三相电力质量分析记录仪。它可以实时显示记录和分析单相或三相电力中的所有数据，并可以以波形的形式显示电压和电流。
-起止电压
-相电流
-有功、无功和视在功率
-有功电功和无功电功
-功率因素
-谐波
-异常电压谐波
- 三个1000-3000A柔性钳头（HTFLEX33）
- 两支测试棒（KITENERGY2）
- 变压器（A0050）
- 软件包和光感串联线（TOPLINK）
- 手提包（BORSA2051）
- 英文说明书
- ISO9001校准证明书
可选配件
- 吊带（CN0050）
- 三相1~5A/1V TA连接装置（HT903）
- 200-2000A AC电流钳头（HP30C2）
- 3000A AC电流钳头（HP30C3）
- 10-100-1000A钳头（HT97U）
- 1-100-1000A钳头（HT96U）
符合标准
- EN 50160
- EN 61326 EMC Standards
- EN 61010-1
- EN 61036
概述：
电力参数
准确度是指 [% 显示值 + 变化字符]. 其标准是适用在下列环境: 23°C ± 5°C 且 RH <60%RH.
电压测量 单相/三相系统（自动量程）
|
量程(V) |
分辩力(V) |
准确度 |
输入阻抗 |
|
15 ~ 310 |
0.2 |
±(0.5%rdg+2 dgt) |
600kW (相线－零线) 600kW (相线－相线) |
|
310 ~ 600 |
0.4 |
异常电压 单相/三相系统（手动量程）
|
量程(V) |
分辩力 电压(V) |
分辨力 时间 |
准确度 电压 |
准确度 时间（ref. 50Hz） |
|
15 ~ 310 |
0.2 |
10ms |
±(1.0%rdg+2 dgt) |
±10ms |
|
30 ~ 600 |
0.4 |
输入阻抗：300kW(相线－零线和相线－相线)
AC 真有效值电流 (配合STD 和FlexEXT钳头配件)
|
量程(*) |
分辩力（mV） |
准确度 |
输入阻抗 |
过载保护 |
|
0.005 ~ 0.26V |
0.1V |
±(0.5%rdg+2 dgt) |
100 kW |
5V |
|
0.26 ~ 1V |
0.4V |
(*)最小探测值(分辨力):0.5%满量程
AC 真有效值电流 (1000A AC) (配合FlexINT钳头配件)
|
量程(A)(*) |
输入电压 |
分辨力 |
准确度 |
输入阻抗 |
|
5.00 ~ 19.99 |
425µV ~1.7mV |
0.85 µV |
±(4.0% rdg + 8.5µV） |
9.166 kW |
|
20.00 ~ 99.99 |
1.7mV ~ 8.499mV |
±(1.0% rdg + 8.5µV) | ||
|
100.0 ~ 999.9 |
8.5mV ~ 84.99mV |
8.5 µV |
±(1.0% rdg + 85µV) |
(*)最小探测值(分辨力):0.5%满量程
AC 真有效值电流 (3000A AC) (配合FlexINT钳头配件)
|
量程(A)(*) |
输入电压 |
分辨力 |
准确度 |
输入阻抗 |
|
15.00 ~ 99.99 |
1.27mV ~ 8.499mV |
0.85 µV |
±(1.0% rdg + 8.5µV） |
9.7kW |
|
100.00 ~ 270.0 |
8.5mV ~ 22.75mV |
85µV |
±(1.0% rdg + 42.5µV) | |
|
270.0 ~ 999.9 |
22.75mV ~ 84.99mV |
±(1.0% rdg + 85µV) | ||
|
1.00k ~ 3.00k |
85.0mV ~ 255mV |
850µV |
±(0.5% rdg + 8.5mV) |
(*)最小探测值(分辨力):0.5%满量程
功率/电功 单相/三相系统
|
项目 |
量程 |
分辩力 |
准确度 |
|
有功功率 |
100.0 ¸ 999.9W 1KW ¸ 999.9KW 1MW ¸ 999.9MW |
0.1W 0.1KW 0.1MW |
±(1.0% rdg + 2 dgt) |
|
无功功率 |
100.0 ¸ 999.9VAR 1KVAR ¸ 999.9KVAR 1MVAR ¸ 999.9MVAR |
0.1VAR 0.1KVAR 0.1MVAR | |
|
视在功率 |
100.0 ¸ 999.9VA 1KVA ¸ 999.9KVA 1MVA ¸ 999.9MVA |
0.1VA 0.1KVA 0.1MVA | |
|
有功电功 |
100.0 ¸ 999.9Wh 1KWh ¸ 999.9KWh 1MWh ¸ 999.9MWh |
0.1Wh 0.1KWh 0.1MWh | |
|
无功电功 |
100.0 ¸ 999.9VARh 1KVARh ¸ 999.9KVARh 1MVARh ¸ 999.9MVARh |
0.1VARh 0.1KVARh 0.1MVARh |
COSj 功率因数 单相/三相系统
|
量程(COSj) |
分辩力 |
准确度( °) |
|
0.20 ~ 0.50 |
0.01 |
0.6 |
|
0.50 ~ 0.80 |
0.7 | |
|
0.80 ~ 1.00 |
1.0 |
谐波测量 单相/三相系统
|
量程 |
最大分辩力 |
准确度 |
|
DC ~ 25th |
0.1V / 0.1A |
±(5.0% rdg +2dgt) |
|
26th ~ 33th |
±(10% rdg +2 dgt) | |
|
34th ~ 49th |
±(15% rdg +2 dgt) |
