EXTECH 38073微型模拟万用表

38073提供了具有口袋友好尺寸的模拟表的测试优势。这种紧凑型万用表配备了测量功能，完美的电气爱好者，电子小工具，家庭DIYer和shadetree机械师。用于说明在相对高和低设置之间对电路的调整。使用此仪表对连接到插座的任何东西（如冰箱，干衣机和其他电器）以及家中和车库周围的电子设备进行基本故障排除。配备保护皮套，测试线和1.5V AA电池。

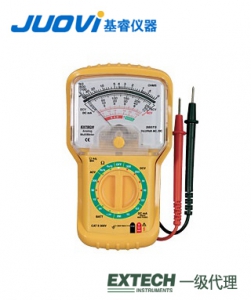

二、EXTECH 38073仪表图示：

1.模拟显示

2.显示调零

3.0Ω调整

4.功能选择开关

5.测试导线

三、EXTECH 38073规格特征：

·规格范围精度（％满量程）

·直流电压：2.5V，10V，50V，250V，300V±5％

·交流电压：10V，50V，300V±5％

·直流电流：0.5mA，10mA，250mA±5％

·抵抗性：10kΩ，1MΩ±5％

·分贝：-10至56dB（0dB，1mW，600Ω）

·尺寸：3.5×6.1×1.9“（88×155×49mm）

·重量8.2oz（288g），带皮套和测试线

·1.75“（45mm）模拟显示

·三种颜色编码刻度，方便阅读

·AC/DC电压，DC电流，电阻，分贝功能

·集成测试线，保护皮套

·1.5V和9V电池测试功能

四、EXTECH 38073操作说明：

交直流电压测量

1.设置功能开关到所需的电压范围位置。如果范围测量事先不知道，先选择最高范围，然后按范围向下工作。

2.将测试引线与被测电路并联。

3.读取模拟显示的电压测量。

直流毫安电流测量

1.mA电流测量设置功能开关到所需的电流范围定位并将红色测试导线插入MA终端。如果范围测量事先不知道，选择范围最高的第一和工作按需要范围按范围缩小。

2.将电源从被测电路中移除，并打开电路你希望测量电流。

3.触摸黑色测试探头尖端的电路的负侧和触摸红色测试探针尖端到电路的正侧。

4.向电路施加电源。

5.在模拟显示上读取电流。如果模拟指针无法移动电流测量，检查仪表的内部保险丝。

五、EXTECH品牌理念：

我们日益增长的测试工具产品线总是令人为之振奋，因为有如此多的工具通过维持系统正常运行和提高生产力，助力打造更加美好的人类地球。43年以来，我们不断赢得行业专业人士的信任，他们依托EXTECH品牌仪表来实现电气和机械维修、工业设备维护、暖通空调（HVAC）故障排除、电子检测和研发等。此外，许多人还利用我们的测试仪来提高能效，监测空气质量和水质，维护人们的健康，以及提升人们的生活舒适度。应用无止尽！我们的首要任务是提供优质、实惠的产品，以满足您对设备性能和可靠性的日常需求。我们秉承“以有限的预算换取坚固的工具”理念来建立品牌美誉度。我们专注于创新，并向我们的客户征求各种反馈信息，例如产品理念、最新技术、新型应用和新需求等。
