EXTECH SDL470 UVA/UVC光度计/数据记录仪
一、EXTECH SDL470简单介绍：
SDL470型紫外线光强度计。SDL470可测量UVA与UVC光强及温度。该仪表在交付前均经过完善测试及校准，只要妥善使用，将会使您常年享受其可靠服务。

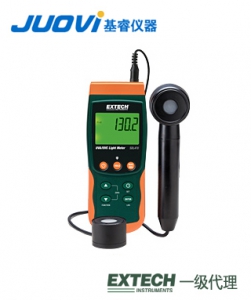

二、EXTECH SDL470仪表图示：
三、EXTECH SDL470规格特征：
显示屏背光LCD尺寸：52 mm x 38 mm(2.0 x 1.5”)
测量UV光强、UVA和UVC K或J型热电偶温度计
UVA、UVC选择前面按钮
UV光谱传感器UVA(390–280nm),UVC(280–240nm)
UV传感器带余弦修正滤光片的专用光电传感器
UV光强调零按钮
数据存储/调用记录最大和最小读数并调用
数据记录仪自动1秒到3600秒采样率手动按下按钮（采样率设置为“0”）
内存SD卡1G到16GB SD卡（4GB或更小容量的卡为最佳）
温度补偿K/J热电偶温度计的自动补偿
显示采样率约1秒
数据输出RS-232/USB PC接口
工作温度0o C至50 o C（32 o F至122 o F）
工作湿度低于85%RH
电源碱性或碳锌1.5V AA电池x 6或9V AC适配器
功耗常规运行（不采用SD存储并关闭显示屏背光）：约6.5mADC
采用SD卡存储但关闭显示屏背光：约30mA DC
采用LCD背光，耗电量增加约16mA DC
重量仪表：351g(11.3 oz.)；UVA探针：100g(3.2 oz.)；UVC
探针：103g(3.3 oz.)
尺寸仪表：177 x 68 x 45mm(7.0 x 2.7 x 1.8”)
UVA探针头：45 mm直径x 32 mm(1.8 dia.x 1.3”)
UVA探针手柄：125 x 24 mm直径(5.0 x 0.9”dia.)
UVC探针：38mm直径x 25 mm(1.5 dia.x 1.0”)
包含的配件使用手册、UVA光强传感器、UVC光强传感器、硬壳便携包、AC与DC 9V电源适配器、电池与用户指南
同一仪表测量UVA与UVC光强
长波365 nm紫外辐照强度测量(UVA)
专业UVA强度计，用于测量来自紫外光（不可见光）的UVA辐射
短波254 nm紫外辐照强度测量(UVC)
专业UVC强度计，可测量UVC光源的UVC辐照强度
两个量程：2000µW/cm²，20 mW/cm²
强度计包含两个探针：UVA探针和UVC探针
带余弦修正滤光片的UV传感器
UV调零功能
应用包括：监控焊接设备、紫外线杀菌、制版印刷、光化学匹配、UV EPROM擦除器、光阻曝光、油墨固化、粘合剂和涂料产生的蓝光辐射
微处理器电路提供高可靠性和持久性
使用单独的UV光探针，用户可选择最佳位置测量UV光强
K型和J型热电偶温度计(探头可选)
SD实时记忆卡数据记录仪，内置日历时钟，实时记录数据，
取样时间（速率）范围可在1秒到3600秒之间选定
手动记录数据（设置采样率为0）
简单创新的操作，无须设置PC。只需使用SD卡便可将强度计中的数据转移到PC中
SD卡容量：1 GB至16 GB。
LCD采用绿色背光，易于读取
自动关闭或手动关闭时强度计可设置为缺省状态
包括数据保持、记录MAX和MIN读数
由AA(1.5 V)x 6节电池或DC 9V适配器供电
RS232/USB PC计算机接口
四、EXTECH SDL470操作说明：
功能/测量选择
长按电源按钮至少2秒，开启/关闭强度计。
如果首次开启强度计或更换电池后，强度计可能会显示SET DATE（设置日期）消息，用于提醒用户设置日期和时间（查看“设置模式”章节中有关设置时间和日期的信息）。
长按功能按钮可滚动显示三个测量选项（UVA灯、UVC灯或K/J型温度计）。UVA光强显示图标为“A”，UVC光强显示为“C”，K/J温度计显示为“tP”。
UVA光强度计
将UVA探针插头插入探针输入插座。
长按电源按钮至少2秒，开启强度计。
根据上述“功能/测量选择”章节的说明选择UVA光强度计。
显示屏将显示测量单位为µW/cm^2。
然后便可用强度计进行UVA光强测量。
握住传感器手柄，将UVA传感器朝向UVA光源。
显示屏将显示测量读数。
UVC光强度计
将UVC探针插头插入探针输入插座。
长按电源按钮至少2秒，开启强度计。
根据上述“功能/测量选择”章节的说明选择UVC光强度计。
显示屏将显示测量单位为µW/cm^2。
然后便可用强度计进行UVC光强测量。
握住传感器，将UVC传感器朝向UVC光源。
显示屏将显示测量读数。
LCD背光
长按HOLD/Backlight（保持/背光）按钮2秒，以打开/关闭LCD背光。
零位调整
盖与保护盖的传感器。
如果强度计显示屏读数不为零，须同时长按向上和向下箭头至少3秒。
显示屏读数将自动跳至零。
移除传感器封盖以开始测量。
