EXTECH RH520A图形显示温湿度记录仪
一、EXTECH RH520A简单介绍：
RH520A型温度+湿度图形记录仪。RH520A用于测量和显示温度、湿度和露点。遥控（可拆卸）探头可感知环境状况，LCD显示屏可显示条形读数和数字读数。程控声光报警装置可在环境条件达到预置报警值时向用户发出警报。可选装的报警模块可在达到预置报警值时自动切换继电器。RH520A内部存储器可最多存储49,152组读数，以备稍后迁移到电脑上。小心使用该仪表将使您常年享受其可靠服务。

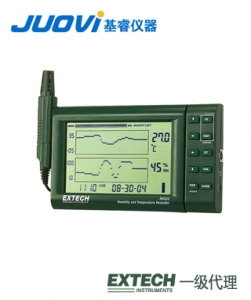

二、EXTECH RH520A仪表图示：
三、EXTECH RH520A规格特征：
显示屏图形LCD
温度范围/精确度-17至50o C（0.0至120.0 o F）/±1.0 o C(1.8 o F)
-28至-17o C（-20.0至0 o F）/3 o C（±5.4 o F）
50至60o C（120.0至140 o F）/3 o C(±5.4 o F)
湿度范围/精确度10至95%/±3.0%RH
露点温度-28至60o C（-20.0至140.0 o F）
内置存储器49,152组完整读数
采样间隔可选记录速率：0.1（6秒）至199.9分钟
图形缩放用户可选择5o C/F，基于10%增量
低电池指示5-段电池指示符
报警输出3.5mm单声道耳机插头，
最大值：3.4mA 5 Vdc，
最小输出电压：2.5 Vdc
电源三(3)节‘AA’电池和AC适配器（随附）DC4.5V 300mA、3.5mm x 1.35 mm插头
电池寿命通常可使用4周，使用碱性电池
工作温度控制模块和显示屏：0至50o C（32至120 o F）传感器：-28至60o C（-20至140 o F）
工作湿度控制模块和显示屏：90%相对湿度最大值传感器：95%相对湿度最大值
尺寸127 x 196 x 23mm(5.0 x 7.7 x 0.9")
重量357g(12.6oz)
湿度和温度读数的同时数字和图形显示，以及时间和日期
测量湿度（10至95％RH）和温度（-20.0°F至140.0°F）加上露点
基本精度3％RH，1.8°F/1°C
大型双图形LCD显示屏，具有可调的垂直和水平TAC分辨率
内部存储器可记录多达49,000个数据点，并可通过RS-232串行端口传输到PC进行进一步的数据分析
LCD显示剩余内存的百分比
四、EXTECH RH520A操作说明：
安装RH520A
RH520A可以下列方式使用：
1.可将仪表置于桌面，旋转键盘用作桌面支架
2.通过仪表后部的安装孔安装于墙壁
测量探头
探头用1米长的电缆连接仪表，可在RH520A的探头支架内使用，也可遥控使用。探头电缆长度可通过RJ45电缆和阴阳转接头轻松延长。
按键锁定安全功能
RH520A可通过锁定按键防止设置被篡改。
1.按下此按键约1秒钟，并同步松开向上、向下、向左和设置箭头按键，以锁住按键。
注意：此安全锁定操作仅可在主显示屏幕执行。如果在设置锁定前按下了滚动按键或时间按键，则用户必须将显示滚动回主屏幕。
2.按下此按键约1秒钟，并同步松开向上、向下、向左和设置箭头按键，以恢复按键功能。
为相对湿度图形显示设置垂直分辨率
1.同步按下SET、RH、和UP（设置、相对湿度和向上）按键
2.更高相对湿度范围指示符将闪烁，并显示SET图标
3.使用UP-DOWN（向上-向下）按键以更改向上湿度值（增量为10%）
4.按下RH（相对湿度）按键，将闪烁更低相对湿度范围指示符
5.使用UP-DOWN（向上-向下）按键以更改向下相对湿度值（增量为10%）
6.注意向上和向下相对湿度值无法覆盖
7.按下RH（相对湿度）按键，触动向上和向下范围值
8.在任意时间按下SET（设置）按键以存储值，并将仪表返回至标准视图
9.在任意时间按下VIEW返回标准视图
设置记录采样率
采样率是RH520A自动记录测量值的速率
1.从标准视图同步按下SET、VIEW和TIME（设置、视图和时间）按键
2.当前采样率（以分钟计）将出现在温度数字显示区
3.数字显示的整个分钟区块将闪烁
4.将开启MIN和SET图标。所有其他TEMP和RH指示符和数字显示将关闭。
5.预计的时间和日期表示内部存储器已满（根据采样率）的时刻将显示在TIME和DATE显示区。
6.使用UP-DOWN（向上-向下）按键增加/减少速率。使用向左-向右按键以逐级跳过时间单位
7.采样率的设置范围为0.1分钟（6秒）到199.9分钟
8.在任意时间按下SET（设置）按键以保存更改并返回至标准视图
9.在任意时间按下VIEW返回未存储任何更改的标准视图

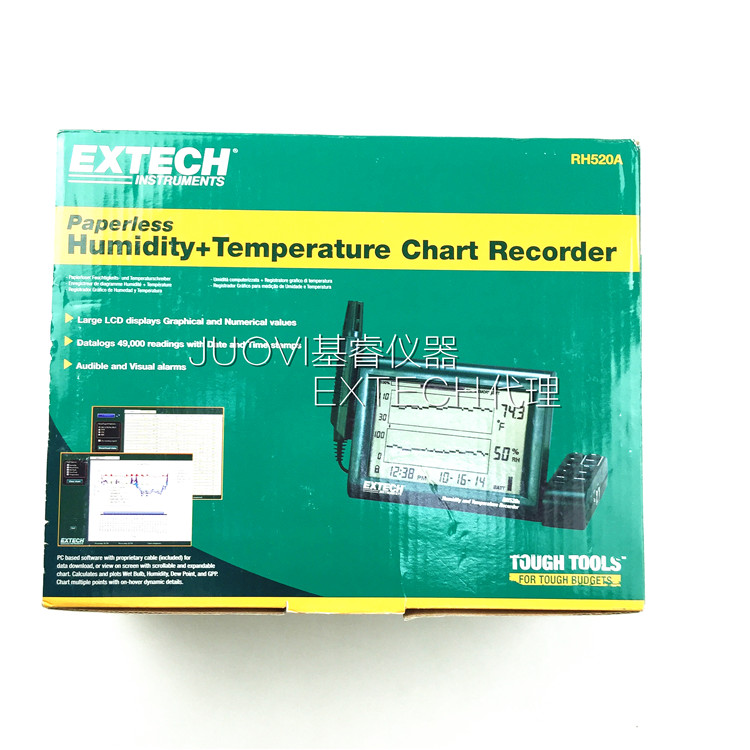

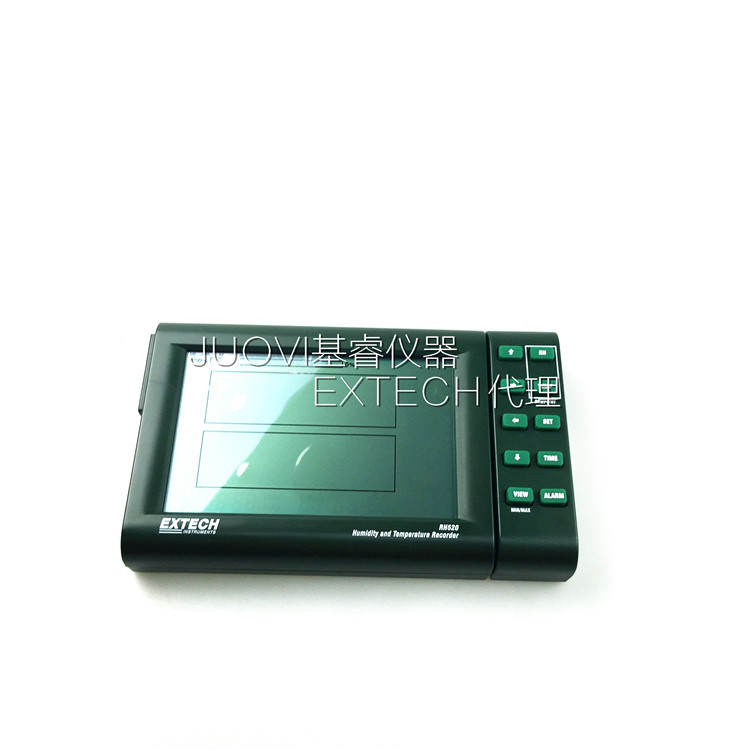

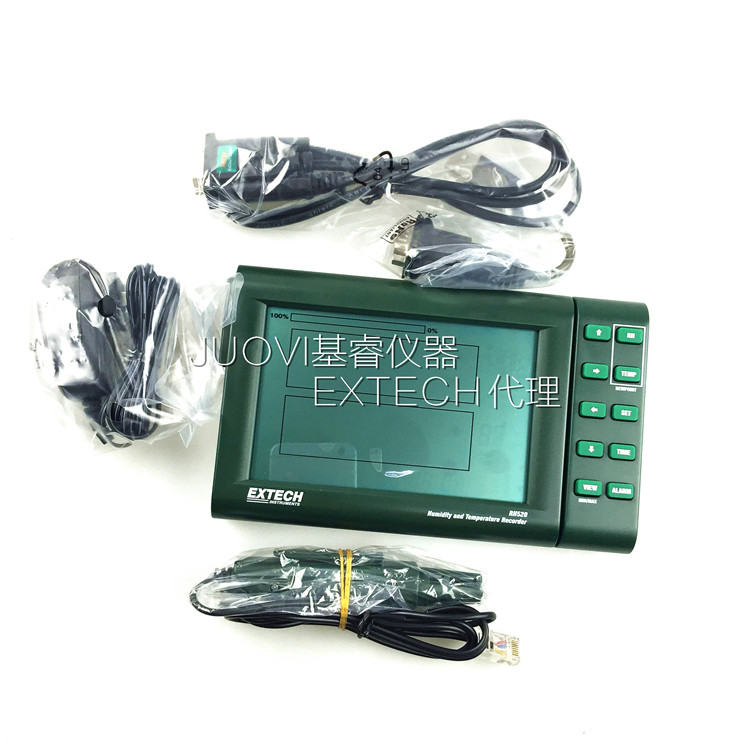

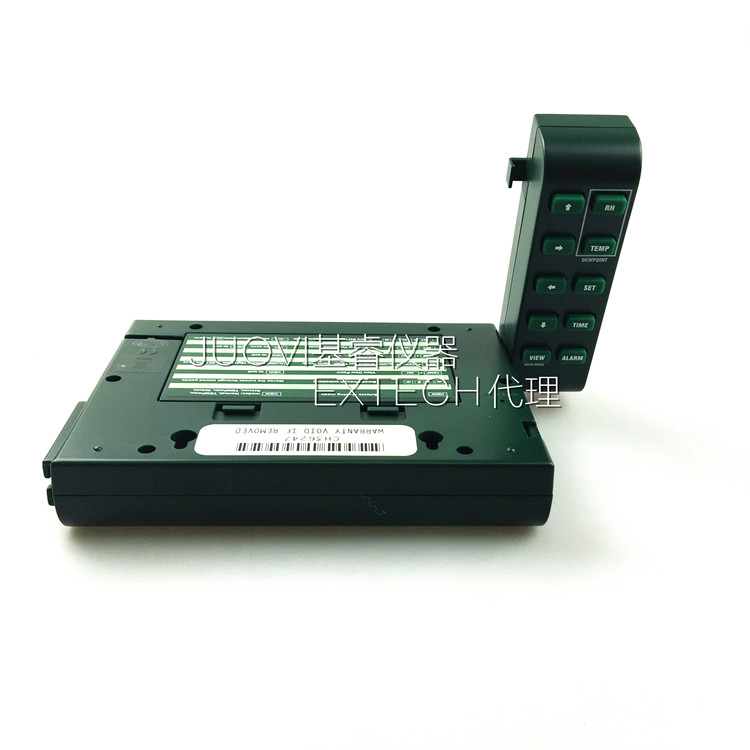

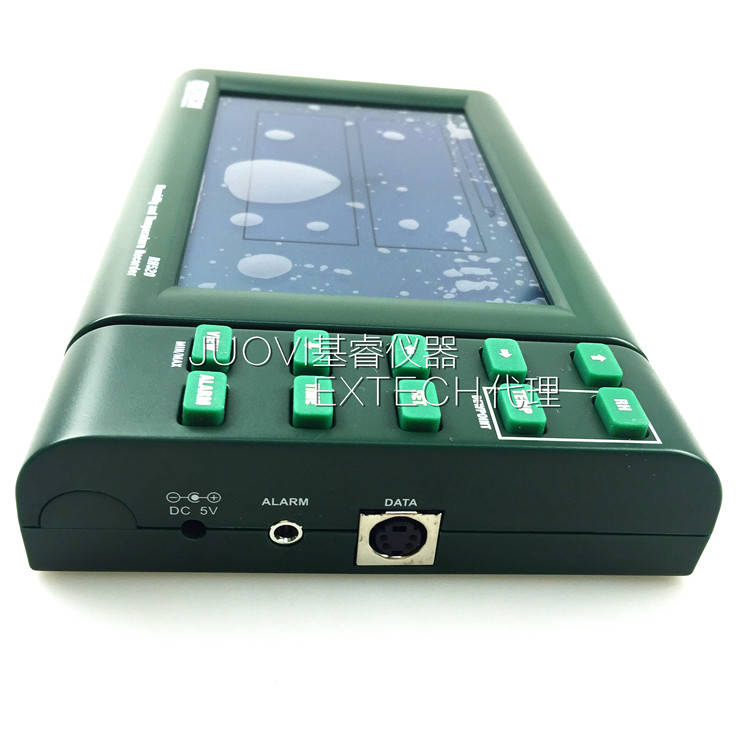

五、EXTECH RH520A产品图片：
