EXTECH SDL500温湿度计/数据记录仪
一、EXTECH SDL500简单介绍：
SDL500型温湿度计。这是一款SD记录仪系列仪表，能显示并存储来自附随的探针的温度和相对湿度读数，以及来自可选装的J型和K型热电偶探针的温度读数。此外，还能显示WET BULB（湿球）和DEW POINT（露点）温度计算。记录的数据读数保存在SD卡中,以便传输到PC。该仪表在交付前均经过完整测试及校准，只要妥善使用，您便可常年享受其可靠服务。

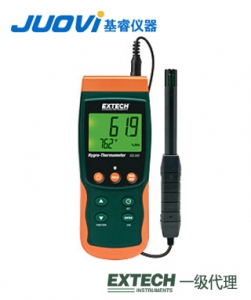

二、EXTECH SDL500仪表图示：
三、EXTECH SDL500规格特征：
显示屏背光LCD；LCD尺寸：52 x 38mm(2 x 1.5”)
状态指示灯超范围(----)及电池电量低
探针随附的相对湿度/温度探针
可选装的热电偶探针类型：K或J
测量单位温度°C/°F，相对湿度%
数据记录仪采样率自动记录：1、2、5、10、30、60、120、300、600、1800、3600秒。
请注意，一(1)秒采样率在运行较慢的计算机上可能会导致某些数据丢失。
手动记录：将采样率设置为“0”。
存储卡SD存储卡；1G到16GB大小
温度补偿随附的探针输入和可选的热电偶探针输入的自动温度补偿
显示屏更新率约1秒。
数据输出RS-232/USB PC计算机接口
工作温度0至50°C（32至122°F）
工作湿度最大85%相对湿度
电源自动关闭不活动超过10分钟（可禁用）
电源六(6)节1.5 VDC电池（选配9V交流适配器）
功耗正常工作（背光和数据记录仪关闭）：约3.5mA直流在背光关闭和数据记录仪打开时：约28mA直流若背光开启，将增加约12mAdc直流
重量345g(0.76 lbs.)仅仪表重量
尺寸主仪表：182 x 73 x 47.5mm(7.1 x 2.9 x 1.9”)
相对湿度，温度，露点和湿球测量
可调数据采样率
手动存储99个读数，通过2G SD卡存储20M读数
用于高温测量的K/J型热电偶输入
大背光双LCD显示屏
记录/调用MIN，MAX，数据保持和自动关机
配备6节AA电池，SD卡，手提箱和湿度/温度探头
四、EXTECH SDL500操作说明：
测量和相关功能
相对湿度/温度探针测量
1.按上述方法将随附的相对湿度/温度探针连接至仪表。
2.按住FUNCTION按钮直至‘RH’显示图标出现，然后松开按钮。
3.此时，LCD显示屏将在顶部显示RH读数（％），在底部显示温度读数（由探针而不是热电偶测量，单位是o C或o F）（使用Setup Mode对测量单位进行修改）。
4.如果附随的探针未连接或读数超过量程，将显示破折号。
5.注意：与温度读数相比，RH读数需要较长的稳定时间。
J/K型热电偶测量
SDL500型温湿度计适用于可选装的‘J’型或‘K’型热电偶温度传感器。
1.将热电偶连接至仪表左上方标有‘Thermocouple Temp.Probe’的超小型插孔。
2.按住FUNCTION按钮直至‘TP’显示图标出现。当此‘TP’显示图标出现时，松开按钮。此操作使用户可以查看热电偶读数（o C或o F）。此外，还显示热电偶类型（‘J’或‘K’）。
3.使用Setup（设置）模式可修改测量单位和热电偶类型以及进一步设置仪表。参阅下文的“设置模式”部分。
重要安全注意事项：SDL500型温湿度计能测量并显示1300o C（2372 o F）以下的温度，但是，不
同热电偶的额定值之间有很大差异，应确保所使用的热电偶的额定值符合待测温度。
如果尝试测量超过热电偶的额定值的温度，会导致热电偶和仪表损坏。此外，如果测量值超过热电偶的额定测量范围，还可能造成人身伤害。
露点温度计算显示
SDL500型温湿度计能显示基于相对湿度和温度测量值的露点计算的结果。按照以上‘相对湿度/温度探针测量’章节的说明，当‘dP’图标出现时，松开FUNCTION键。此时，显示屏将显示露点温度。
