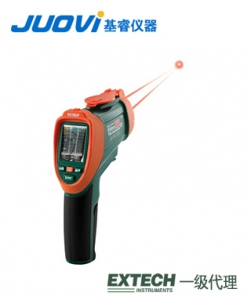

EXTECH VIR50双激光红外视频温度计
一、EXTECH VIR50简单介绍：
VIR50是一个3992°F（2200C）数字激光视频红外温度计，配有2.2“彩色TFT LCD显示屏和内置VGA（640 x 480）相机。包括一个MicroSD卡捕获图像（JPEG）和视频），用于在PC上查看。双激光器指示两个激光点会聚到1“目标点的理想测量距离（约50英寸）。配备microSD卡，通用K型珠线探头，USB电缆，3.7V充电电池，手提箱和用户手册。此仪表能够进行非接触（红外）和接触（热电偶）温度测量。内置摄像机提供了静态图像和视频捕捉功能，用于记录测量地点。仪表配有microSD卡插槽，用于转存静态图像和视频。内置激光笔增加了目标精度000，而背光液晶显示屏和快捷按钮组合实现了简便、人体工程学的操作。此仪表在发货前进行了全面的测试和校准，使用得当的情况下可提供多年可靠的服务。
二、EXTECH VIR50仪表图示：
三、EXTECH VIR50规格特征：
红外测温仪规格
量程‐58~3992°F(‐50~2200°C)
分辨率0.1°C/F<1000；1°C/F>1000
精度‐50°C到‐20°C(‐58°F到‐4°F)未指定
‐19.9°C到‐1°C(‐3.9°F到30°F)±(2%rdg+6°F/3.3°C)
‐0.9°C到100°C(30.1°F到212°F)±(1.0%rdg+4°F/2.2°C)：
100.1°C到454°C(212.1°F到850°F)±(2.5%rdg+4°F/2.2°C)
454.1°C到1000°C(850.1°F到1832°F)±(2.5%rdg+6°F/3.3°C)
1001°C到2200°C(1833°F到3992°F)±(3%rdg+9°F/5°C)
注：以下环境温度范围的精度未指定：64到82°F（18到28°C）以及127cm(50”)距离处
可重复性‐50°C到20°C(‐58°F到68°F)±1.5°C(2.7°F)
20°C到1000°C(68°F到1832°F)±0.5%或±0.5°C(0.9°F):
1000°C到2200°C(1832°F到3992°F)±1.0%：
发射率可在0.1到1.00之间调整
视场D/S=约为50:1（D=距离，S=光斑）
激光功率低于1mW（二类）
光谱响应8‐14微米（波长）
响应时间150ms
K型测温仪规格
量程/分辨率‐50~1370°C(‐58~2498°F)0.1°C/F<1000；1°C/F>1000
精度0°C到1370°C(32°F到2498°F)±(0.5%+2.7°F/1.5°C)：
‐50°C到0°C(‐58°F到32°F)±2.5C(4.5F)
注：以下环境温度范围的精度未指定：64~82°F(18~28°C)
空气温度和相对湿度规格
空气温度量程/分辨率0~50°C(32~122°F)0.1°C/F
露点量程/分辨率0~50°C(32~122°F)0.1°C/F
相对湿度量程/分辨率0到100%1%
空气温度精度10°C到40°C(50°F到104°F)±1°C(1.8°F)
所有其他量程±2°C(3.6°F)
露点温度精度基于温度和相对湿度规格
相对湿度精度40到60%±5.0%RH：
20%到40%和60%到80%±5.0%RH
0%到20%和80%到100%±6.0%RH
22 VIR50‐简体中文版v2.3 05/2014年4月
通用规格
显示屏2.2”彩色TFT液晶显示屏（320 x 240像素）
数码摄像机640 x 480像素
工作温度0°C到50°C(32°F到122°F)
存储器内置闪存：49M，MicroSD卡：最大8G
工作湿度最大90%RH（非冷凝）
电源3.7V锂离子可充电电池
电池寿命约4小时（连续使用）
电池充电时间2小时，使用交流电源适配器或USB连接
自动关机可设置为以下值：OFF、3、15和60分钟
重量410克/0.9磅
外形尺寸205 x 62 x 155mm(8.1 x 2.4 x 6.1”)
非接触式IR温度测量范围为-58至3992°F（-50至2200°C），距离与目标比为50：1
内置VGA（640 x 480）相机
MicroSD卡用于捕获图像（JPEG）和视频（3GP），以便在您的PC上查看
双激光表示两个激光点会聚到1“目标点的理想测量距离
快速150毫秒响应时间，彩色LED条形图查看趋势
K型热电偶输入，USB接口
空气温度和相对湿度测量
可调发射率提高了不同表面的测量精度
当温度超过编程的设定点时，带有声音报警的可调高/低设定点提醒用户
MAX/MIN/AVG/DIF功能，自动关机
完成microSD卡，通用K型珠线探头，USB电缆，3.7V电池和手提箱
四、EXTECH VIR50操作说明：
测量模式
该仪表共有四种测量模式：视频+红外、红外专用、露点以及数据记录模式。打开仪表之后，出现的第一个界面就是模式选择界面。使用▲▼/按钮突出显示所需的模式，然后按ENTER按钮进入该模式。
视频+红外模式
在视频+红外模式下，仪表可测量红外温度、空气温度、湿度、露点温度以及湿球温度，并可使用视频摄像机的全部功能。也可以显示最高(MAX)红外温度、最低(MIN)红外温度、红外温差(DIF)以及红外平均(AVG)温度。按住触发器进行温度测量。
红外专用模式
在红外专用模式下，仪表可测量红外温度、空气温度、空气湿度、露点温度以及湿球温度，但没有视频摄像机功能。也可以显示最高(MAX)红外温度、最低(MIN)红外温度、红外温差(DIF)以及红外平均(AVG)温度。按住触发器进行温度测量。
数据记录模式
数据记录器按照设定的时间间隔自动将读数记录到存储器上。在数据记录模式下，可对高温/低温警报值和数据记录间隔采样率（时间）进行配置。配置完成之后，按触发器开始记录。仪表会按指定的采样时间自动记录数据。按ESC按钮退出数据记录模式，仪表会自动将数据保存到文件中。
为数据记录器设置高温和低温警报值
在数据记录器界面（如上图所示）使用箭头键选择HIGH或LOW警报值参数，然后按ENTER按钮。使用▲和▼按钮调整警报值，然后按ENTER按钮确认。
为数据记录器设置间隔时间
在数据记录器界面使用箭头键选择间隔时间参数，然后按ENTER按钮。使用▲和▼按钮调整以秒为单位的时间值（记录器采样率），然后按ENTER按钮确认。
为数据记录器设置线条颜色
在数据记录器界面使用箭头键选择颜色参数，然后按ENTER按钮。使用▲和▼按钮调整线条颜色，然后按ENTER按钮确认。
