EXTECH PQ3350-3三相电能质量分析仪
一、EXTECH PQ3350-3简单介绍：
PQ3350-3完整的3000A 18“灵活电流钳探头单和3相/3线或3相/4线系统的数据记录（最多52,428个单相读数或17,476个3相读数）灵活的夹式探头可以用于围绕母线和线束缠绕大背光LCD在一个屏幕中显示多达35个参数通过屏幕上的谐波显示实现真RMS功率测量同时显示谐波和波形显示峰值波形（总谐波失真（THD-F）分析，可编程周期的最大需求（MDkW，MW，kVA，MVA），可调CT比（1〜600）和VT比（1〜3000）三相电压或电流不平衡比（VUR，VIR）和不平衡系数（d0％，d2％）通过中性线计算出的不平衡电流（In）捕获28个瞬态事件（包括Dip，Swell和Outage）具有可编程阈值（％）软件下载波形，功率参数和谐波。包括3个灵活的电流夹，4个带鳄鱼夹和可伸缩柱塞夹的电压引线，8节AA电池，通用交流适配器，软件，USB接口电缆和外壳。
二、EXTECH PQ3350-3规格特征：
规格范围基本准确度
ACV（真有效值）600V±（0.5％rdg+5d）
交流电流型号PQ3350-1（1200A）±（0.5％rdg+5d）
型号PQ3350-3（3000A）±（0.5％rdg+5d）
有功功率（kW）9.999MW±（1％rdg+8d）
视在功率（kVA）9999kVA VA=Vrms×Arms
无功功率（kVAR）9999kVAR VAR=sqr（VA 2-W 2）
功率因数0.0到+1.00±（1.5％°rdg±8d）
频率45-65Hz 0.1Hz
相-180.0°〜0°〜+180.0°±1°
谐波1到99±2％
波峰因子1.00至99.99±（5％+30d）
峰值交流电压精度_±（5％rdg+30d）
峰值交流电流精度_±（5％rdg+30d）
有功功率（kWh）0mWh至999,999kWh
无功功率（kVARh）0.0kVARh至1000MWh
数据记录52428条记录（单期）/17476条记录（3期）
尺寸/重量10.1 x 6.1 x 2.3“（257 x 155 x 57毫米）/2.5磅（1160克）
单相和3相/3线或3相/4线系统的数据记录（最多52,428个单相读数或17,476个3相读数）
柔性夹具探头可用于缠绕母线和线束
大背光液晶显示屏在一个屏幕中最多显示35个参数
使用屏幕谐波显示进行钳位真有效值功率测量
同时显示谐波和波形
峰值显示波形（1024个样本/周期）
总谐波失真分析（THD-F）
具有可编程周期的最大需求量（MDkW，MW，kVA，MVA）
可调CT比（1〜3000）和VT比（1〜600）
具有三相系统参数的图形相图
3相电压或电流不平衡比（VUR，VIR）和不平衡系数（d0％，d2％）
通过中性线计算出的不平衡电流（In）
捕获28个可编程阈值（％）的瞬态事件（包括浸没，膨胀和停电）
光学隔离USB接口，软件可下载波形，功率参数和谐波

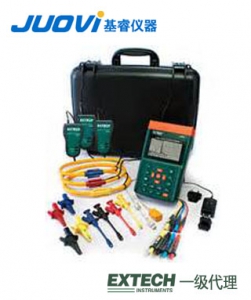

包括3个灵活的电流夹，4个带鳄鱼夹和可伸缩柱塞夹的电压引线，8节AA电池，通用交流适配器，软件，USB接口电缆和外壳
