EXTECH 382100三相电力分析仪/数据记录器1200A


查看大图

EXTECH 382100三相电力分析仪/数据记录器1200A

数据记录功率分析仪(最多30,000组测量)

  • 商品编号:13090516023398
  • 货  号:13090516023398
  • 品  牌:美国Extech
  • 计量单位:
  • 销售价: ¥0.00

EXTECH 382100三相电力分析仪/数据记录器1200A

一、EXTECH 382100简单介绍:

382100是一个三相功率分析仪/数据记录器,以Excel格式在SD卡上保存数据(最多30,000组测量),以便轻松传输到您的PC。它提供了多达35个参数的完整系统分析,包括:V(相间),V(相对地)-A(相对地),KW/KVA/KVAR/PF,KW/KVA/KVAR/PF(系统),KWH/KVAH/KVARH/PFH(系统)和相位角。读数显示在大型点阵,太阳可读,背光LCD上。配有三个电流钳,四个带鳄鱼夹的电压引线,八节AA电池,SD存储卡,通用AC适配器(100至240V),外壳和用户手册。

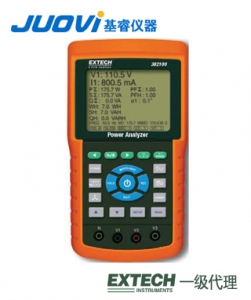

二、EXTECH 382100仪表图示:

三、EXTECH 382100规格特征:

规格范围基本精度

ACV(真有效值)600.0V±(0.5%rdg+0.5V)

ACA 1200A±(0.5%rdg+0.5A)

有功功率(MW)9.999MW±(1.0%rdg+0.08KW)

视在功率(MVA)9.999MVA±(1.0%rdg+0.08KVA)

无功功率(MVAR)9.999MVAR±(1.0%rdg+0.08KVAR)

功率因数0.00〜1.00±0.04

频率范围45Hz至65Hz±0.1Hz

相-180°至+180.0°±1°

有功功率能量(MWh)0.0kWh至9.999MWHr±(2.0%rdg+0.08KWh)

视在功率能量(MVAh)0.0KVAh至9.999MVAh±(2.0%rdg+0.08KVAh)

无功功率能量(MVARh)0.0kVARh至9.999MVARh±(2.0%rdg+0.08KVARh)

数据记录60,000读数(2GB SD存储卡)

CE/CAT评级CE/CAT III-600V

尺寸8.9 x 2.5 x 1.3“(225 x 125 x 64mm)

重量米:2.3lbs(1049g);夹具:1.2lbs(522g)

单相,3相/3线或3相/4线系统

大背光LCD同时显示35个参数(MW,kVAR,MVA,PF加上3相的电压和电流)

显示有功功率(kW),视在功率(kVA),无功功率(kVAR)和功率因数

电流测量至1200A,电压测量至600V

MWH,MVAh,MVARh能量测量

可调CT比(1〜600)和PT比(1〜1000)

使用2GB SD存储卡自动记录最多30,000组测量

用户可编程采样时间从2到7200秒

四、EXTECH 382100操作说明:

初始化屏幕

1.仪表通电后,初始化屏幕出现并提示用户“请等待”。

2.仪表还将检查插入的SD存储卡。‘SD检查’字符会出现在屏幕上。如果有SD卡插入,闪烁的‘SD检查’字符将在几秒后关闭。如果没有SD卡插入,显示屏将显示“No disk(无磁盘)”字符。

键区布局

1.电源按钮(3-7,图1):按下此按钮可开启或关闭仪表

2.1Φ3Φ(相/线)按钮(3-2,图1):按下可选择(1P/2W、1P/3W、3P/3W、3P/4W)测量制式

3.A(电流)量程按钮(3-10,图1):按下可将电流从自动量程改为手动量程模式

4.REC按钮(3-9,图1):SD存储卡的数据记录按钮

5.保持按钮(3-5,图1):按下可冻结显示的读数

6.背光按钮(3-6,图1):按下可开启/关闭LCD背光

7.背光按钮(3-12,图1):测量前按下可设置功能

8.退出按钮(3-8,图1):按下可退出设置屏幕

9.切换按钮(3-11,图1):用来设置设置屏幕上的功能

10.向上箭头(▲)按钮(3-3,图1):按下可向上移动光标

11.向下箭头(▲)按钮(3-4,图1):按下可向下移动光标

设置功能菜单

Folder Name:在SD卡上选择文件名称;范围从WTA01至WTA10

File Name:在SD卡上设置文件名(允许设置50个文件名)

REC Date:显示文件的日期/时间戳(年/月/日/时/分/秒)

Sampling Time:将采样率设置在2至7200秒之间

Delete File:从SD卡上删除现有数据文件

SD Format:格式化SD卡

PT:将电压互感器的转比设置在1至1000之间

CT:将电压互感器的转比设置在1至600之间

Audible Tone:开启/关闭

Clamp Type:设置200A或1200A

RS232 out Select:RS232输出格式(可输出9种格式

Year:设置当前年份。

Month:设置当前月份

Date:设置当前日期

Hour:设置当前小时

Minute:设置当前分钟

Second:设置当前秒钟
