EXTECH LCR200 LCR测试仪
一、EXTECH LCR200简单介绍：
LCR200电感电阻电容数字表。这款仪表可以采用100Hz,120Hz,1kHz,10kHz和100kHz测试频率准确地测量电容、电感和电阻。这款仪表有两块显示屏，采用串联或并联等效电路同时显示相关的品质因子、损耗或相位角。这款仪表在出厂前经过了完全测试和校准，如精心使用可保证多年的可靠服务。

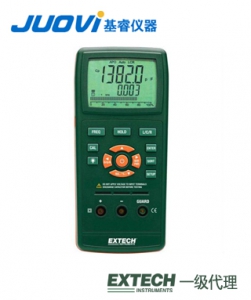

二、EXTECH LCR200仪表图示：
三、EXTECH LCR200规格特征：
显示屏液晶显示屏尺寸:66.8 X 52.8 mm(2.6 x 2.1”)带绿色背光
测试频率100Hz,120Hz,1KHz,10 KHz,100KHz
消耗因子0.000到1999
质量因子0.000到1999
θ测量±90°
排序公差±0.25%,±0.5%,±1%,±2%,±5%±10%,±20%,+80%-20%
校准开路/短路校准
数据输出RS232/USB PC计算机接口
关机通过自动关机功能或手动关机可延长电池寿命
工作温度0°C到50°C(32到122°F)
工作湿度低于85%R.H
电源006P DC 9V电池*碱性或大功率类型
耗电大约DC 35 mA
尺寸193 x 88 x 41mm(7.6 x 3.5 x 1.6”)
重量385 g(13.6 oz.)*仪表本身
19,999/1,999计数双液晶显示屏
电感、电阻和电容自动智能检查和测量
可以选择串联/并联模式
Ls/Lp/Cs/Cp和D/Q/RP/ESR参数
直流电阻
有五种不同的测试频率:100Hz/120Hz/1kHz/10kHz/100kHz.
测试交流信号等级:一般是600mV rms.*测试范围:(例如.F=1 KHz)
L:0.00uH到2000.0H
C:0.0pF到2000μF
R:0.000Ω到200.0 MΩ
多级电池检测器
带绿色背光的液晶显示屏
四、EXTECH LCR200操作说明：
开路/短路校准
为提高高/低阻抗测量的准确性，建议在测量之前进行开路/短路校准。消除测试引线或夹具的杂散阻抗。
1.按下CAL按钮超过2秒钟启动开路/短路校准过程:
2.在显示屏上出现CAL图标和OPEn。
3.在不连接任何元件的情况下，按下CAL按钮。显示屏将从30开始倒数，显示屏将显示PASS(通过)或FAIL(失败)。
4.按下CAL按钮，显示Srt。
5.把输出值排序，按下CAL按钮。显示屏将从30开始倒数，显示屏将显示PASS或FAIL。
6.按下CAL按钮退出cal模式。
7.如果开路和短路模式都显示PASS，那么校准数据将保存到EEPROM(电可擦只读存储器)上。
8.如果两种校准都显示FAIL，说明阻抗太大不能清零，不能存储数据。
