EXTECH TG20导线套件


查看大图

EXTECH TG20导线套件

识别线对,检查连接性和测试电话线极性

  • 商品编号:16060610501709
  • 货  号:16060610501709
  • 品  牌:美国Extech
  • 计量单位:
  • 销售价: ¥0.00

EXTECH TG20导线套件

一、EXTECH TG20简单介绍:

TG20线缆套件识别线对,检查连接性并测试电话线极性。变送器的输出电缆端接在模块化RJ11电话连接器中。非接触放大器探头可听见地识别所选择的线或电缆,以便您可以轻松地从源到终端跟踪。配有带RJ11手机连接器的Wire Tracer探头和变送器,一对鳄鱼夹和两节9V电池。

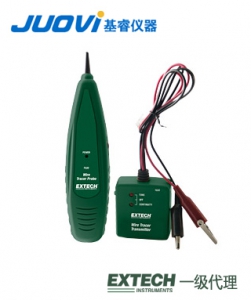

二、EXTECH TG20仪表图示:

1.模块化连接器

2.测试引线

3.功能指示灯

4.电源开关

5.探针

6.电源/灵敏度控制

三、EXTECH TG20规格特征:

电源9V电池(1发射机,1)为探针)

尺寸探针-8.7x2x1.3"(220x50x32mm)

变送器-2.6x2.7x1.1"(65x68x28mm)

重量探针3.2盎司(91 g);

变送器3.2oz(91 g)

输出电缆的变送器端接在模块化RJ11电话连接器中

发射机将可跟踪信号注入电缆,检查电话线路,并执行连续性检查

非接触式探头可以识别选定的电线或电缆

从源到终端轻松跟踪电线

测试正确操作电话线路

可调灵敏度控制可以改善导线识别,消除误检

连续性测试-可见指示

配有带RJ11手机连接器和一对鳄鱼夹的两个9V电池的线迹探头和变送器

四、EXTECH TG20操作说明:

自我检查

1.打开探头,将发射机设置为基调。

2.对两个单位的红色指示灯会亮。如果他们不这样做,请更换电池。

3.触摸到变送器电线探头并检查生成的口气。

电线电缆/跟踪

警告︰不要连接到任何电线或电缆与有源电路的24VAC以上的发射机。

1.将发射器连接到电缆

a)对于终止另一端的电缆,连接到金属丝红色鳄鱼夹和黑色鳄鱼夹到设备地面

b)为未终止电缆,连接到一条电线和黑色鳄鱼夹到另一条导线的红色鳄鱼夹。

c)的电缆用模块化连接器,RJ11插头直接插入连接器。

2.将发射机电源开关设置为音位置。红音LED将打开。

3.对探针,旋转电源/灵敏度控制,电源指示灯亮起。

4.持有反对电线绝缘的探针针尖接产生的信号问题变送器。

5.旋转卷/灵敏度控制上的适当水平和敏感性的探讨识别和追查电线。

6.口气将连接到音调发生器在电线上的声音最大。
