EXTECH CT70交流电路分析仪
一、EXTECH CT70简单介绍：
CT70是一款GFCI和AC电路分析仪，涵盖了出口负载处理和出口测试功能。配有交流测试线（标准北美3脚插头）。电路和接线问题可能引起电击危险（来自接地问题），并可能损害机械和设备的性能（由于接地阻抗较差，负载电压不足和/或高到地电压）。
二、EXTECH CT70仪表图示：
1.交流电源线连接
2.测量结果菜单
3.热中性地面编码测量结果
4.初级阅读显示
5.二次阅读显示
6.向下箭头按钮
7.右箭头键
8.gfci测试按钮
三、EXTECH CT70规格特征：
交流负载测试仪功能：
可选负载12 15和20安培
负载和卸载交流线路电压的措施
计算和显示％电压降和线路阻抗
显示峰值电压和频率
四、EXTECH CT70操作说明：
重要说明:CT70是一个微处理器控制的设备,优先任务。采取阅读和分析结果是它的首要任务。这就是为什么,有时,键盘可能不立即响应。内部计算机对完成测试的优先级高于识别按键。若要最小化此效果,请按住键直至显示菜单变化.
除了主接线配置图标,显示在电表显示屏上,测量使用显示器左侧显示的四(4)菜单项访问模式。菜单项目为:
1.电压(v)
2.电压降(vd)
3.ascc(可用短路电流)
4.阻抗(z)

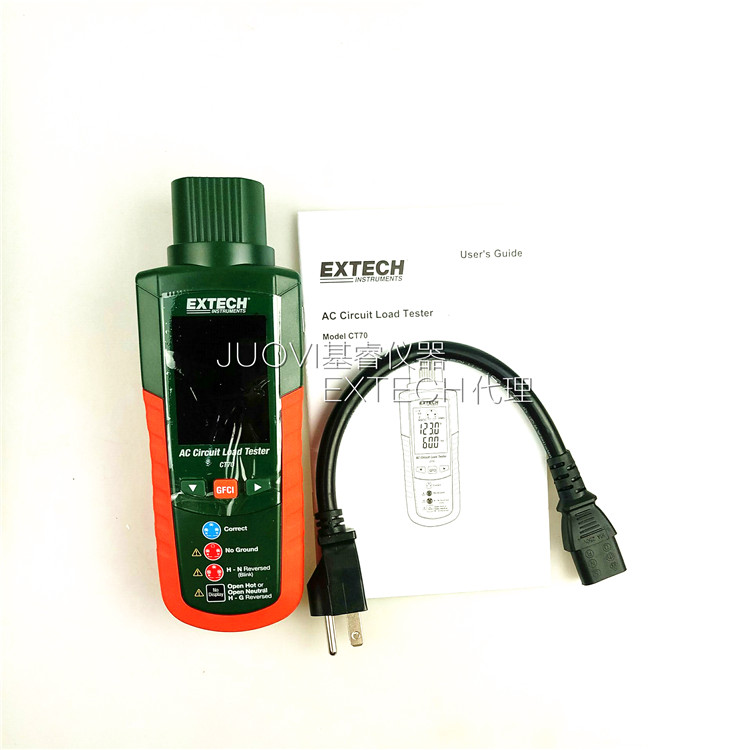

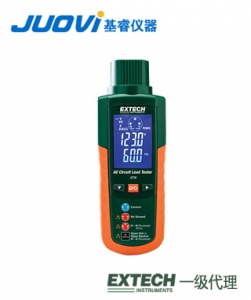

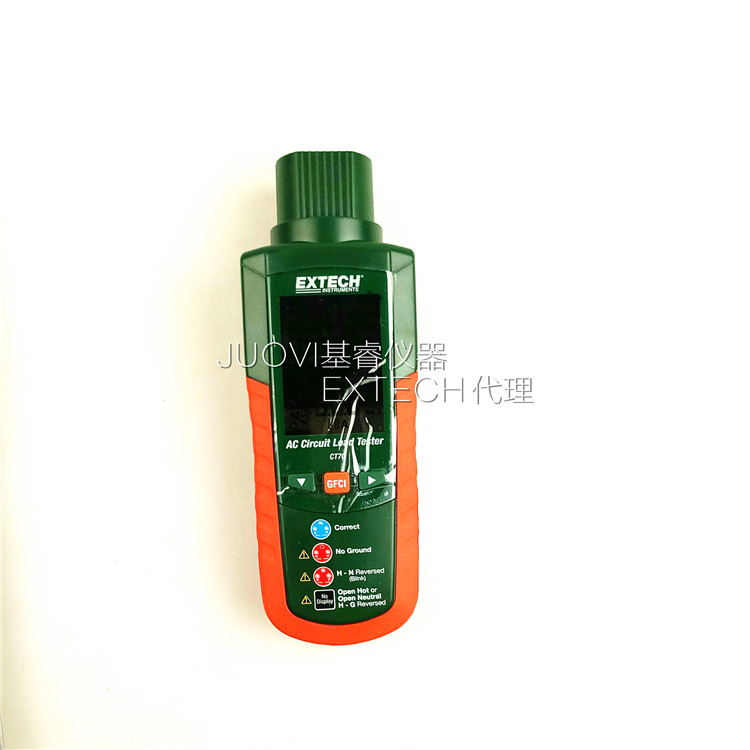

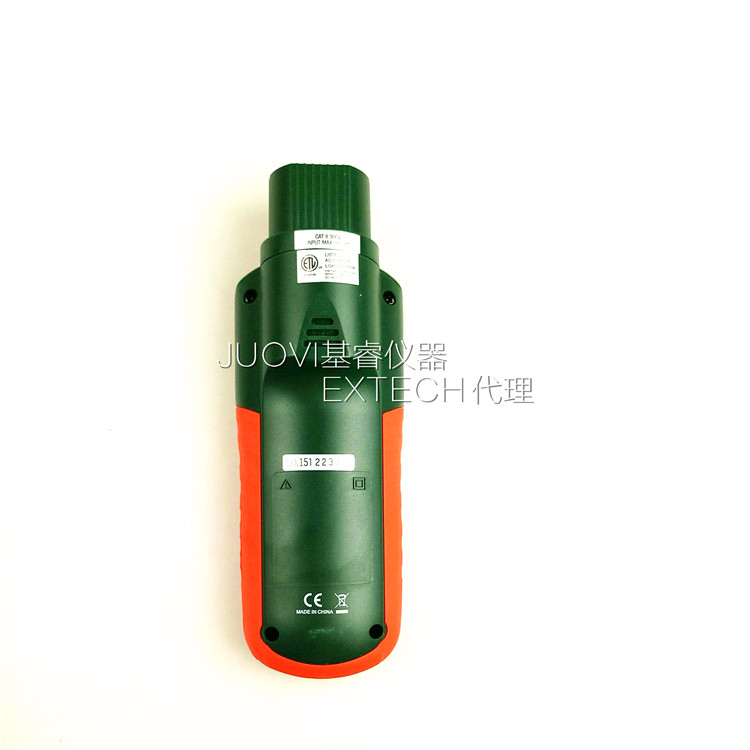

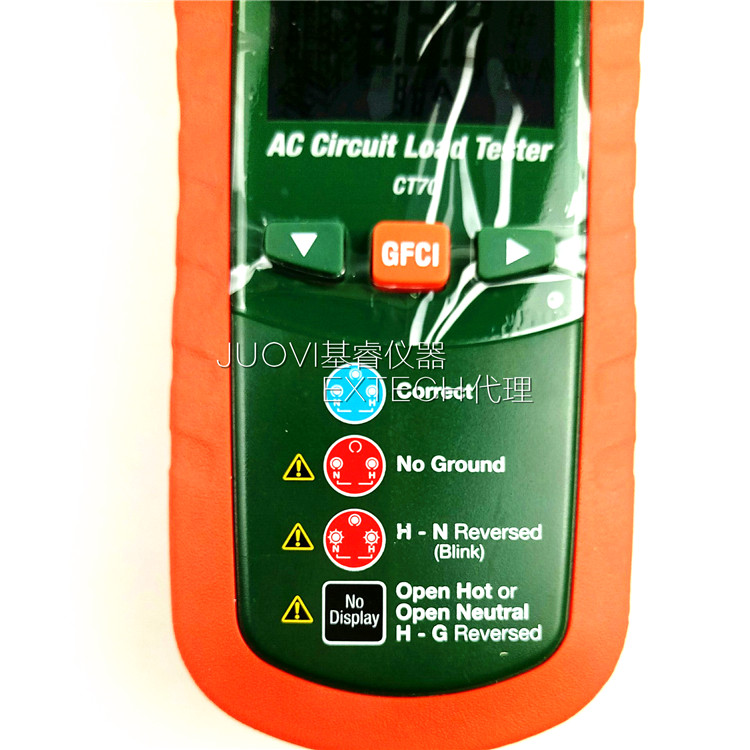

五、EXTECH CT70产品图片：
六、EXTECH品牌理念：
我们日益增长的测试工具产品线总是令人为之振奋，因为有如此多的工具通过维持系统正常运行和提高生产力，助力打造更加美好的人类地球。43年以来，我们不断赢得行业专业人士的信任，他们依托EXTECH品牌仪表来实现电气和机械维修、工业设备维护、暖通空调（HVAC）故障排除、电子检测和研发等。此外，许多人还利用我们的测试仪来提高能效，监测空气质量和水质，维护人们的健康，以及提升人们的生活舒适度。应用无止尽！我们的首要任务是提供优质、实惠的产品，以满足您对设备性能和可靠性的日常需求。我们秉承“以有限的预算换取坚固的工具”理念来建立品牌美誉度。我们专注于创新，并向我们的客户征求各种反馈信息，例如产品理念、最新技术、新型应用和新需求等。
