EXTECH RT30无线远程交流电路识别仪
一、EXTECH RT30简单介绍：
RT30使用寻呼机尺寸的非接触式电压检测器发射器，其夹在中线上的接线上，并将“电压存在”信号发送到用户携带的口袋大小的接收器。发射器固定在有线上，发射器上的用户通过接收器上的LED和听觉警报（高达100米范围）向断路器面板发出信号。当切换正确的断路器时，警报停止，然后可以安全地进行工作。您可以使用发射器和接收器，遥控钳式探头，4节AAA电池，手提箱和操作说明书获取RT30无线遥控交流电路标识符。
注：美国，墨西哥和加拿大使用914MHz型号，其他大多数国家使用869MHz型号。

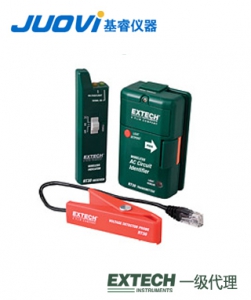

二、EXTECH RT30仪表图示：
变送器描述
1.钢丝钳插槽
2.钢丝钳释放闩锁
3.光传感器
4.电压/光检测LED
5.电池盒
6.电源指示灯
7.光设定按钮
8.电源/模式选择开关
9.外部探头连接器
接收器描述
1.检测指示灯（琥珀色）
2.通信指示灯（黄色）
3.备用
4.电源指示灯（绿色）
5.电池盒
6.口袋里夹
7.音频蜂鸣器
三、EXTECH RT30规格特征：
变送器单元与接收单元
指标LED音频寻呼机，领导
传输频率RT30(914 MHz)n/a
约传输距离100米（328英尺）在通畅的领域
传输功率+10dBm n/a
报警状态视觉视觉和听觉
电源供应两个2'AAA'两2'AAA'电池
电池寿命80小时（大约）
工作温度-10至50°C(14至122°F)
存储温度-30到60°C(140°f-14)
工作湿度
90%rh从-10到30°C(32-86°F)
75%rh从30到40°C(86-104°F)
45%rh从40至50°C(104-122°F)
存储湿度90%rh最大。
尺寸101x61x38mm(4.0x2.4x1.5")114x30x26mm(4.5x1.17x 1.02")
重0.23公斤（8.0盎司）——三3件共
结合RF（射频）传输技术的非接触式电压和光检测
远程识别中端交流接线，断路器，开关线，交流电源插座和灯具
非接触式中线交流接线识别，无需切入电线
照明电路识别使用内置光传感器
非接触式手持电压（NCV）检测
外部NCV探头可用于识别发射单元无法适应的难以到达的区域中的接线
配有发射器，接收器，遥控探头，4节AAA电池和外壳
四、EXTECH RT30操作说明：
检测活电路（电压法）
RT30可以直接夹上安装楼宇布线和将检测应用于线路的电压。
1.将发射机电源开关滑动到电压位置。电源LED将亮起。
2.滑动接收机电源开关到开启的位置。电源指示灯和将开关信号确定LED。
3.地方Romex TM/nm电缆（交流电线）直接到钢丝钳插槽或，另外，分为外部连接外部电压探测器探头探头插座，然后夹到任何电缆，延长线探针或
家电线。
4.如果电缆是"活"（电压本），根据电压琥珀色LED发射器上的将开关和接收器上的检测LED将亮起。
5.如果需要，接收机电源开关为音频OFF若要禁用声音的位置。
6.当电压移除(通过打开接头或例如电路断路器，），检测指示灯将切换关闭和检测寻呼机将开关设置为OFF。
注意︰使用外部的探测器重写的设置功率/模式开关。照明方法不能使用，而外部的探测器相连。
五、EXTECH品牌理念：
我们日益增长的测试工具产品线总是令人为之振奋，因为有如此多的工具通过维持系统正常运行和提高生产力，助力打造更加美好的人类地球。43年以来，我们不断赢得行业专业人士的信任，他们依托EXTECH品牌仪表来实现电气和机械维修、工业设备维护、暖通空调（HVAC）故障排除、电子检测和研发等。此外，许多人还利用我们的测试仪来提高能效，监测空气质量和水质，维护人们的健康，以及提升人们的生活舒适度。应用无止尽！我们的首要任务是提供优质、实惠的产品，以满足您对设备性能和可靠性的日常需求。我们秉承“以有限的预算换取坚固的工具”理念来建立品牌美誉度。我们专注于创新，并向我们的客户征求各种反馈信息，例如产品理念、最新技术、新型应用和新需求等。
