EXTECH VT10多功能电压测试仪
一、EXTECH VT10简单介绍：
VT10型多功能电压测试仪。配有LED指示灯的VT10型测试仪可测量高达600V的交流电压与高达400V的直流电压，另有指示正负极性的LED灯。该仪表还具备其它功能，其中包括导通性蜂鸣器，可消除幻像电压的低阻抗模式以及可在测量期间照亮测试连接的内置手电筒。该仪表在交付前均经过完善测试及校准，只要妥善使用，您便可常年享受其可靠服务。

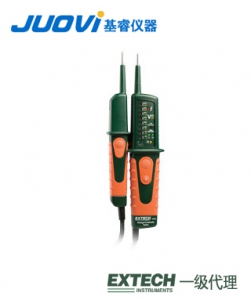

二、EXTECH VT10仪表图示：
1.测试探针(-)
2.测试探针(+)
3.手电筒
4.电压等级LED指示灯
5.LED（交流电压指示灯）
6.LED（低阻抗测试指示灯）
7.LED（相序方向指示灯）
8.LED（导通性指示灯）
9.LED（AC/DC+V/-V极性电压指示灯）
10.低阻抗按钮(+)
11.手电筒按钮
12.电池盖
13.低阻抗按钮(-)
三、EXTECH VT10规格特征：
阶跃电压LED AC：24、48、120、208、240、277、480、600
DC：6、12、24、36、48、110、220、400
ACV频率范围50/60Hz
LED启用输入电压>4.5V AC/DC
精确度指示值的-30%至0%
范围选择自动
最大测量电流≤1.2mA(600VAC)；≤1.0mA(400VDC)
显示延迟LED指示<0.1s
输入阻抗1MΩ（估值）
导通性测试0至400kΩ范围,在<50kΩ时可确保；<10µA测试电流；
低阻抗测试12-250VAC/DC；阻抗<6kΩ；
操作时间：30秒开/10分钟关占空比
电源2节“AAA”1.5V碱性电池，最大50mA
电池寿命以典型方式连续使用可达8小时
工作温度14至131
o F（-10至55 o C）
存储温度-22至140
o F（-30至60 o C）
工作湿度10至85%RH（无冷凝）
工作高度最高7000英尺（2000米）
安全该仪表用于初始安装用途，通过双层绝缘设计保护用户，符合
EN61243-3:2010 CATIII 600V与CAT IV 600V标准。
认证CE、IP64
尺寸9.4 x 3 x 1.6”(240 x 78 x 40mm)
重量9.2oz(260g)
LED交流电压指示：24V，48V，120V，208V，240V，277V，480V，600V
LED直流电压指示：6V，12V，24V，36V，48V，110V，220V，400V
用于正和负DC的LED的极性检测
连续性测试与声音
电机相转试验
双手操作低阻抗测试
内置手电筒，用于紧密测试
橡胶双模IP64外壳
符合EN61243-3安全标准
四、EXTECH VT10操作说明：
开始测量前，应始终在已知带电电路中测试仪表
电压测量
1.注意：检测到高于4.5V的交直流电压时，电压测试仪将自动开机。
2.使正极(+)测试导线与负极(-)测试导线接触待测设备或电路。
3.如果交直流电压高于4.5V，那么电压等级LED灯将会亮起并显示读数值。
4.对交流电压来说，LED与“AC”LED灯将会在显示屏上亮起。对直流电压来说，“+V”或“-V”LED将会亮起以指示极性。此外，测量负直流电压时，导通性LED灯将会亮起。
注意：测量时间不应超过30秒。30秒后，应允许仪表冷却10分钟。
单导线交流电压检测
如仅用正极测试导线(+)检测是否存在电压（介于100V与600V之间），则应使导线与待测设备或电路接触。如存在电压，LED就会亮起。
注意：该模式仅仅检测到了电压的存在，但并不显示真实电压值。
低阻抗电压测量
由于内部阻抗已降低，因此电容电压得到抑制，这样读数值就会显示真实电压值。可用此法来快速识别幻像电压。
1.将两个测试探针针尖按在待测的测量点上。
2.同时按下两个低阻抗测试按钮。
3.低阻抗LED指示灯将会亮起，所施加的电压也会通过LED显示。
注意：对250V电压来说，此模式下的最大占空比达到5秒。每次测量读数之间，应以10分钟为间隔。
注意：从火线测量至地线可能会使配有GFCI的电路跳闸。
导通性测试
测试仪可以测量电阻值，如果电阻值低于400kΩ，还会向用户发出警报。
1.进行导通性测试前，确保待测设备或电路的电源都已断开，并且所有电容都已放电。
2.使用测试探针的针尖接触待测设备。
3.如果电阻值小于400kΩ，测试器的蜂鸣警告音就会响起，而且导通性LED指示灯也会亮起。
手电筒
长按按钮打开手电筒。松开按钮，手电筒将熄灭。
三相旋转
三相旋转功能指示三相交流线或市电是否带电，并可在将三线连接到电机或其它设备之前确认三线的相位方向。相序将会决定电机连接后的旋转方向（顺时针或逆时针）。要确定顺时针旋转(P1-P2-P3)
1.使探针L1接触三个交流市电中的任意一个。将此相标为P1。
2.使探针L2与其它两相接触。其中一相指示“L”，另一个指示“R”
3.将指示为“R”的相标为P2。
4.使探针L1与相P2接触，而探针L2与余下未标记的交流市电线接触。“R”图标将会亮起。将此相标为P3。
5.至此，顺时针方向P1-P2-P3（即1-2-3或R-S-T）得以确认。
6.要确定逆时针旋转方向，只需对调本步骤中的“L”与“R”即可。
