EXTECH 480403电机旋转和三相测试仪
一、EXTECH 480403简单介绍：
480403相序和电机旋转测试仪具有40至600伏的额定范围，用于测试2至400Hz频率范围内的三相电源的相位定向。LED指示相位取向（顺时针或逆时针）以及每个相是否都是实时的。此外，它表示电机的旋转方向，以确保不会因接线不正确而损坏。仪表配有电缆和三个大型彩色编码鳄鱼夹，手提箱和9V电池。

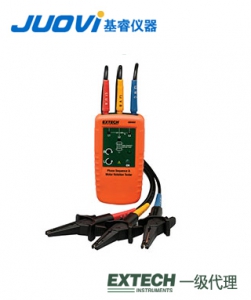

二、EXTECH 480403仪表图示：
1.L1测试铅输入到仪器
2.L3测试铅输入到仪器
3.L2测试铅输入到仪器
4.L1状态指示灯
5.定位标志为非接触式测试
6.L3状态指示灯
7.L2状态指示灯
8.电源开状态指示灯
9.对按钮
10.左顺时针/反Clockwise状态指示灯
11.测试铅鳄鱼夹
三、EXTECH 480403规格特征：
相序是
电压40至600V
频率2〜400Hz
电机旋转是
尺寸5.1x2.7x1.25“（130x69x32mm）
重量4.5盎司（130克）
表示电机的旋转方向
确定电机的旋转无接触
LED指示相位取向（顺时针或逆时针），以及三相中的每一个是否为直流
双模耐用外壳
易于使用鳄鱼夹与宽颚
四、EXTECH 480403操作说明：
确定相位旋转方向
1.的连接提供的颜色编码的测试仪的测试导线输入插孔顶部的仪器。
2.将测试探针连接到被测试的系统的三个主要阶段。
3.请按住ON按钮，以打开仪器。
4.L1、L2和L3指标将照亮每个阶段，分别连接。
5.顺时针和逆时针箭头与左/右'L'或'R'图标显示相旋转方向（相序）的电源连接。
6.为了解测试，基于仪表的前面板指示灯，条件的状态，请参阅打印在计程表上的表︰
注︰旋转指示器Led照亮即使一个测试探针连接到中性或地面指挥，而不是其中一个扼要的阶段。
