EXTECH 382252接地电阻测试仪套件
一、EXTECH 382252简单介绍：
382252型接地电阻测试仪套件。该设备能测量接地电阻（3个测量范围）、接地电压、电阻（200k以下）以及交流和直流电压。该设备符合EN61010-1安全标准。小心保养和使用该仪表将使您常年享受其可靠服务。

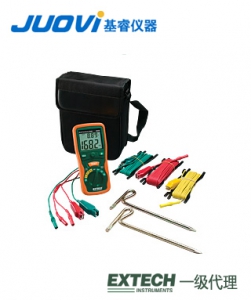

二、EXTECH 382252仪表图示：
三、EXTECH 382252规格特征：
测量接地电阻（3个测量范围）、接地电压、750V以下的交流电压、1000V以下的直流电压
显示屏带双显示屏的大型LCD
采样时间每秒2.5次
测试导线长度红色导线：50'（15m），黄色导线：33'（10m），绿色导线：16”（5m）
超量程指示如大多数有效数字所示的‘1’
电源六节1.5V‘AA’电池（含电池）
低电量指示LCD显示屏图标
自动关闭使用大约15分钟后
安全EN-61010-1类别III
重量大约700g（24.7oz）（含电池）
尺寸200 x 92 x 50 mm（7.9 x 3.62 x 2"）
随附配件万用表测试导线（2）、接地测试导线（3）、辅助接地棒（2）、六节‘AA’电池和便携箱
工作条件0ºC至40ºC（32ºF至104ºF），<80%相对湿度
存储条件-10ºC至60ºC（14ºF至140ºF），<70%相对湿度
大型双显示器带背光
测试保持功能，便于操作
自动调零
AC/DC电压，电阻和连续性
自动关机，超量程和低电量指示
配备测试线，2个辅助接地棒，手提箱，保护橡胶套和6节1.5V AA电池
四、EXTECH 382252操作说明：
0整调整
1.依照以下方法将测试导线连接至仪表：
a.绿色导线连接至‘E’端子
b.黄色导线连接至‘P’端子
c.红色导线连接至‘C’端子
2.将功能选择开关设置在所需的测量范围。
3.使3条测试导线同时短路。
4.按下TEST（测试）按钮。
5.使用0 Adjust（调整）旋钮将显示的读数调整至0Ω。
6.再次按下TEST（测试）按钮以终止0调整过程。
测试准备和设置
1.依照以下方法将测试导线连接至仪表（1）：
绿色导线（2）连接至‘E’端子
黄色导线（3）连接至‘P’端子
红色导线（4）连接至‘C’端子
2.将辅助接地棒P1（6）和C1（7）连接至地线。如上图所示，调整辅助接地棒，使它们与现有地线的距离相等，且在同一条直线上。如果辅助接地棒靠近接地棒，则会导致测量结果不准确。
3.如上所述，将测试导线端夹头连接至接地棒和现存地线：
绿色导线（2）连接至现有地线（5）
黄色地线（3）连接至接地棒P1（6）
红色地线（4）连接至接地棒C1（7）
接地电压测试
1.将选择开关的功能设定至EARTH VOLATAGE（接地电压）位置。
2.确认电压测量值小于10V AC，否则不能测量到准确的接地电阻。如果电压已存在（大于10VAC），在继续测试前必须确定电压源并对其进行调整。
3.再次按下TEST（测试）按钮以终止测试。注意LCD的读数值。
