EXTECH GRT300四线接地电阻测试仪
一、EXTECH GRT300简单介绍：
GRT300型测试仪的设计与测试符合IEC标准348、电子测量仪表安全要求、EN 61010-1、EN 61326-1、EN 61557-1、EN 61557-5及其它安全标准的要求。正确并小心使用此仪表，您便可常年享受其可靠服务。

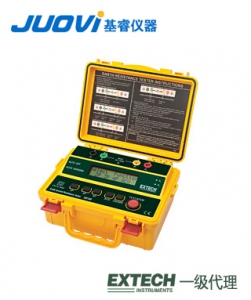

二、EXTECH GRT300仪表图示：
三、EXTECH GRT300规格特征：
配备由高级安全功能控制的微处理器
两行LCD显示屏
自调量程
含四个量程的接地电阻测试：0-2Ω/0-20Ω/0-200Ω/0-2kΩ
0-300Vac的接地电压测量量程
自动C探针检查。
自动P探针检查。
二线测试
三线测试
四线测试
自动关机
数据保持
安全标准：EN 61010-1 CATIV 300V、EN 61326-1
四、EXTECH GRT300操作说明：
测试
1.连接2、3或4端子测试的测试导线。
2.按下ON/OFF（开/关）按钮并等待“Select Function”（选择功能）显示在屏幕上。
3.按下与设置相一致的“2P”、“3P”或“4P”按钮。
4.按下“TEST/STOP”（测试/停止）按钮开始测试。
5.测试进行期间仪表将会发出提示音（约10秒），然后读数值将会显示在显示屏下方的那一行。
注意：
“Rc”与“Rp”LED的指示内容：
Rc：无测试电流输出。检查连接。
Rp：如果Rp点亮并且显示屏上指示“>2 kΩ”，则接地电阻超过2000Ω。
如在“4P”模式下，显示屏显示“Vp Error”，则请短接电路C1（黑色）与P1（绿色）。
测量注意事项
接地电阻的2端子测试适合于在一般具备传导性的土地中所做的大部分通用测试。不过，2端子测量包含测量中的测试导线与接触电阻，因此，结果读数值要比真实的接地电阻值略高。测量结果大于预期值或测量指令要求采用多端子技术，则应根据需要切换至3或4端子技术。
