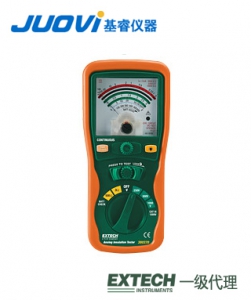

EXTECH 380320模拟绝缘测试仪

380320是一个模拟绝缘测试仪，具有大型，易于读取的模拟显示。具有实时电路警告，显示实际的交流电压测量，自动放电电路，锁定开机功能延长测试时间，绝缘电阻高达400MΩ。完成重型测试线，鳄鱼夹测试线，6 x AA电池，吊带和硬携带箱。380320的特点是具有三个绝缘测试量程和带电电路指示灯，以及低电阻和交流电压测量功能。通过电源锁定功能可以腾出双手。这款专业仪表在装运前已经进行了充分测试和校准，如精心使用，可保证多年的可靠服务。

二、EXTECH 380320仪表描述：

前面板

1.模拟显示屏-参见下面的显示屏图示

2.电池检查按键-检查电池电量(用测试按键)

3.0 ADJ按键-调整模拟显示屏的零点

4.背光按键-启动背光

5.测试/锁定按键-启用电池检查、电阻和兆欧表功能(顺时针转动来锁定)

6.功能选择按钮-选择所需的量程和功能

顶视图

1.VΩ测试导线输入

2.COM测试导线输入

显示屏图示

1.读数：兆欧表刻度：用读数乘以0.5(250V量程)，1(500V)，2(1000V)

2.绿色：低电阻刻度（0到3Ω）

3.绿色：电阻刻度（0到500Ω）

4.蓝色：交流电压测量刻度（0到600V）

5.电池良好指示灯

6.电路带电指示灯

三、EXTECH 380320规格描述：

·测试电压250V/500V/1000V

·绝缘电阻0〜100MΩ，0〜200MΩ，0〜400MΩ

·准确性±5％

·交流电压0〜600V

·准确性±5％

·抵抗性1〜500Ω

·准确性±3％

·连续性3Ω

·准确性±3％

·尺寸7.9 x 3.6 x 2“（200 x 92 x 50mm）

·重量1.2lbs（546g）包括电池

·大容易读取模拟显示

·三个测试电压250V，500V和1000V

·绝缘电阻400MOhm

·锁定开机功能，可延长测试时间

·自动放电电路

·测量连续性为3Ohm，电阻为500欧姆，交流电压为600V

·完成重型测试线，鳄鱼夹测试线，6 x AA电池，吊带和硬携带箱

四、EXTECH 380320操作说明：

带电电路指示灯

如果带电电路状态指示灯点亮，说明待测试的设备有电压。在有电压时不要测试。如果在有电压时进行测试，可能造成用户触电，破坏仪表或待测试设备。只有在断开了待测试设备的电压后才能进行测试。

连接测试导线

在进行任何测量时，应把红色测试导线连接到VΩ输入端子上，把黑色测试导线连接到COM输入端子上。

电池检查

1.把量程选择开关设置到电池检查位置。

2.按住测试按键。

3.按下电池检查按键。

4.观察仪表指针。如果指针位于底部刻度的电池良好范围内，说明电池良好。如果指针位于电池良好范围之外（在左侧），应更换电池。

测试导线检查

1.把功能开关设置到3Ω量程。

2.让测试导线头接触，按下测试按键。

3.电阻应低于0.5Ω。

4.如果导线头没有接触到一起，显示屏应显示电阻无限大。

5.如果读数不符合上述要求，说明测试导线有问题。在使用仪表之前应更换测试导线。否则会损坏设备，造成触电。
