EXTECH 380395高压数字绝缘测试仪
一、EXTECH 380395简单介绍：
380395高压绝缘电阻测试仪除可提供四个绝缘电阻的测试范围，还可提供导通性、交/直流电压、极化指数以及介质吸收比的测量功能。该仪表在交付前均经过完整测试及校准，只要妥善使用并维护，您便可常年享受其可靠服务。

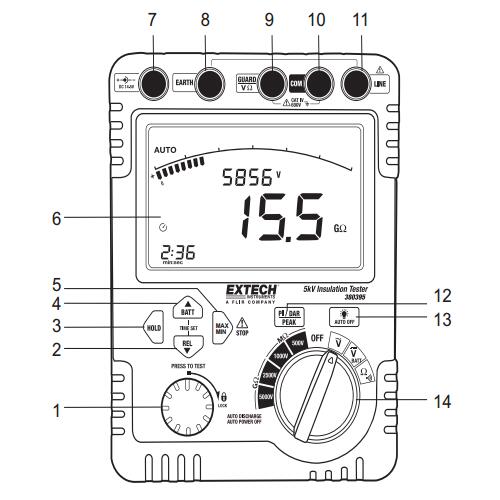

二、EXTECH 380395仪表描述：
1.绝缘电阻测试/锁定开关
2.REL/向下按钮
3.HOLD按钮
4.BATT/向上按钮
5.MAX/MIN/STOP按钮
6.LCD显示屏
7.直流电源适配器输入
8.EARTH（接地）输入
9.VΩ输入与IR GUARD端子
10.VΩCOM输入与高压屏蔽端子
11.LINE（线路）：500V至5000V高压输出
12.PI/DAR/PEAK按钮
13.背光/AUTO OFF按钮
14.功能选择开关

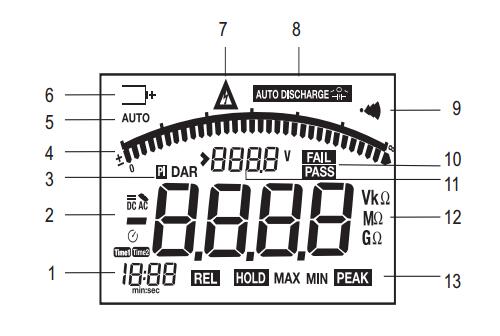

显示屏说明
1.计时测试指示器
2.交/直流指示器
3.极化指数与介质吸收比指示器
4.模拟条形刻度
5.自动量程指示器
6.低电量指示器
7.高压指示器
8.自动放电指示器
9.导通性蜂鸣指示器
10.PASS/FAIL指示器
11.带电电路电压指示器
12.单位指示器
13.功能指示器
三、EXTECH 380395规格特征：
·测试电压500V/1000V/2500V/5000V
·绝缘电阻0〜6MΩ，0〜60MΩ，0〜600MΩ，0〜6GΩ，0〜60GΩ
·准确性±2.5％读数
·交流/直流电压0〜600V
·准确性±1％读数
·抵抗性0〜600Ω
·准确性±1.5％读数
·连续性50Ω
·功率八型C电池
·尺寸7.8×5.8×3.4“（198×148×86mm）
·重量3.2lbs（1438g）
·测试电压为500V，1000V，2500V和5000V
·测量绝缘电阻为60GOhm
·大型6000计数显示带有条形图和背光
·偏振指数测量（PI）
·介电吸收率测量（DAR）
·AC/DC电压测量，从0至600V，具有最大/最小，峰值和相对功能
·1到15分钟定时器功能用于红外测量
·电阻测量
·输出电压和放电电压的指示
·自动放电功能和电压输出报警功能
·自动量程，自动关机和电池检查

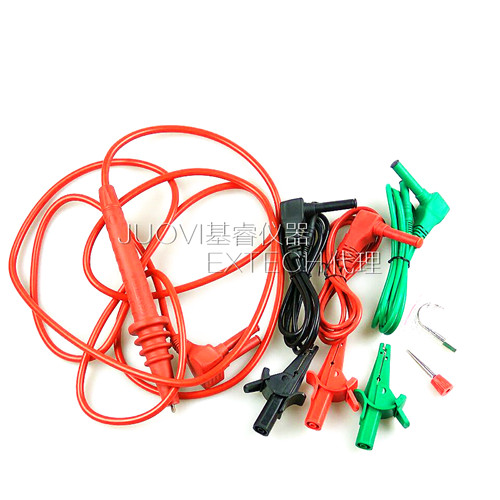

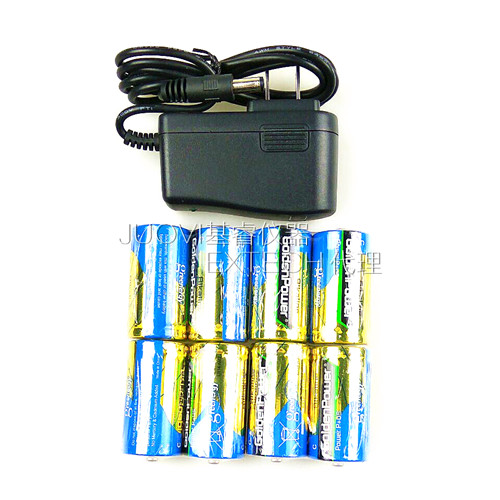

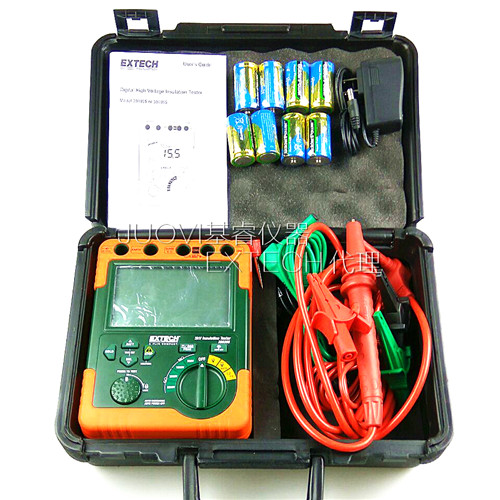

·配有测试线，8 x C电池，120V交流适配器和重型手提箱
四、EXTECH 380395操作说明：
PRESS TO TEST旋钮
所有绝缘电阻测试都是在按下PRESS TO TEST旋钮后进行。
1.长按该旋钮进行测试。松开旋钮以结束测试。
2.按下旋钮并将其顺时针旋转90度至LOCK位置以将仪表锁定在连续测试模式。要结束测试，可以将旋钮向逆时针方向旋转90度或按下STOP按钮。
3.开始测试前，始终将旋钮转回至垂直位置。
紧急停止
要在任意时间段内停止测试，按下STOP按钮或将PRESS TO TEST旋钮向逆时针方向旋转。STOP按钮还会在放电完成后清除屏幕显示与蜂鸣器。
数据保持
1.按下HOLD按钮以将LCD显示屏上的读数定格显示。HOLD显示图标会在此模式中打开。
2.再次按下HOLD按钮会让该仪表返回正常工作模式。HOLD（保持）显示图标将关闭。
背光
1.按下背光按钮，将LCD显示屏的背光打开。
2.再次按下背光按钮以提高亮度。
3.第三次按下背光按钮以关闭背光。
4.背光将在60秒后自动关闭。
自动关机
自动关机功能会延长设备的电池寿命。不活动的时间达到20分钟后，该设备将会自动关闭。

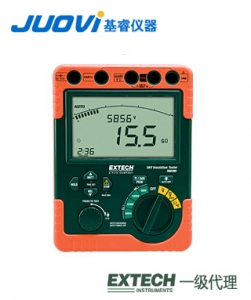

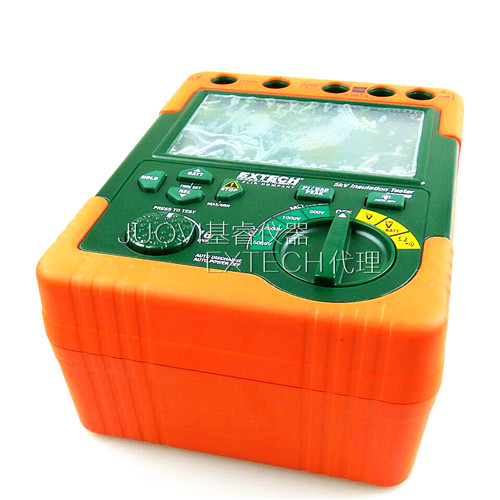

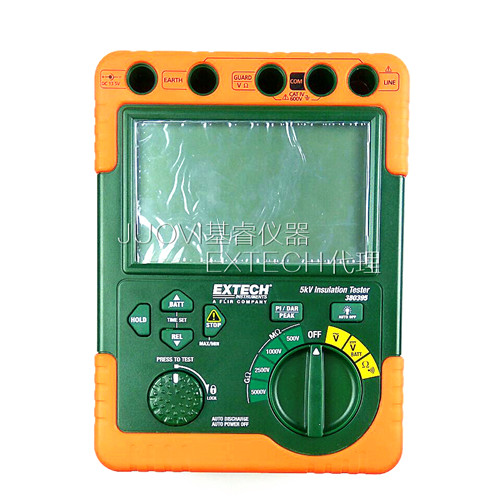

五、EXTECH 380395产品图片：
