EXTECH 380560高精度台式毫欧表
一、EXTECH 380560简单介绍:
380560高精度毫欧表。这款仪表有七个电阻量程,分辨率最高可达到0.01mΩ。通过四线开尔文线夹连接保证了最佳精度。采用内置的比较仪功能,可以把测量值与最高限值和最低限值相对比。一般用于测量变压器、电机线圈和电脑主板的电阻。本仪表如精心使用,可保证多年的可靠服务。

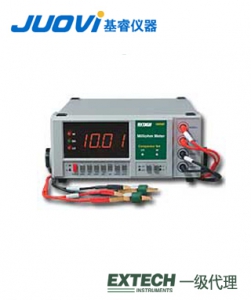

二、EXTECH 380560仪表图示:
1.液晶显示屏
2.HI/LO/GO状态指示灯
3.电源和量程按钮
4.开尔文线夹引线
5.设置/测试和最高/最低限值按钮
6.比较仪调整螺丝
7.开尔文线夹引线输入端子
说明:电源电缆插口和声音提醒按钮位于仪表背面。
三、EXTECH 380560规格特征:
·电路定制的单芯片LSI微处理器电路
·显示屏20mm(0.8")2000计数显示屏
·连接类型四端子开尔文
·量程七个量程(参见下面的列表)
·测试电压5V直流
·比较仪内置的与最高和最低限值的比较测试装置,有蜂鸣器
·测量速度电阻1二、比较器模式0.5秒
·调零装置自动(不需要调整)
·超量程指示当读数超过量程时,显示屏显示"1____"
·工作温度0°C到50°C(32°F到122°F)
·工作湿度最大值是相对湿度80%
·电源110V(380560)或220V(380562)±15%,50/60Hz
·重量2.2kg(4.85 lbs)
·尺寸280 x 210 x 90mm(11 x 8.3 x 3.5")
·更换Kelvin引线380465
·7范围用于宽低电阻测量
·高分辨率为0.01mOhm
·1999计数显示0.8“数字
·带Kelvin夹子连接器的4线测试电缆
·自动归零
·内置比较器,用于Hi/Lo/Go电阻测试或选择
四、EXTECH 380560操作说明:
测量过程
1.把开尔文测试引线连接到仪表上。
2.按下电源按钮,通电。
3.把设置/测试按钮切换到测试位置。
4.仪表调零,把测试引线夹到一起,如右图所示。
5.通过有标签的黑色按钮选择所需的测量范围。如果设备电阻未知,首先从最高量程开始,依次降低量程。
6.把引线夹到待测试的设备上,如下图所示。
7.观察显示屏上的读数。
五、EXTECH品牌理念:
我们日益增长的测试工具产品线总是令人为之振奋,因为有如此多的工具通过维持系统正常运行和提高生产力,助力打造更加美好的人类地球。43年以来,我们不断赢得行业专业人士的信任,他们依托EXTECH品牌仪表来实现电气和机械维修、工业设备维护、暖通空调(HVAC)故障排除、电子检测和研发等。此外,许多人还利用我们的测试仪来提高能效,监测空气质量和水质,维护人们的健康,以及提升人们的生活舒适度。应用无止尽!我们的首要任务是提供优质、实惠的产品,以满足您对设备性能和可靠性的日常需求。我们秉承“以有限的预算换取坚固的工具”理念来建立品牌美誉度。我们专注于创新,并向我们的客户征求各种反馈信息,例如产品理念、最新技术、新型应用和新需求等。
