EXTECH 380950微型交流/直流钳表80A
一、EXTECH 380950简单介绍:
380950 80A交流/直流微型钳式测量仪可测量交流/直流电流、交流/直流电压、电阻、频率、电容、工作周期、二极管测试和连通性。这款钳式测量仪在装运前经过了充分测试和校准,如精心使用,可保证多年的可靠服务。

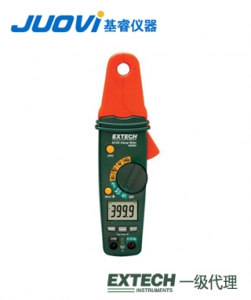

二、EXTECH 380950仪表图示:
1.电流感应钳
2.钳开口开关
3.功能选择开关
4.液晶显示屏
5.调零按钮
6.数据保持和背光按钮
7.模式选择按钮
8.量程选择按钮
9.Hz/%/工作周期按钮
10.COM输入插口
11.V/Hz插口
12.电池盖(背面)
三、EXTECH 380950规格特征:
钳尺寸大约12.7mm(0.5")
显示屏4000计数液晶显示屏
连通性<150Ω时,发出声音
二极管测试开放电路电压<1.5VDC,测试电路<1mA(典型)
交流电压带宽50Hz到400Hz
交流电流带宽50/60Hz
电池电量低指示显示
超量程指示显示OL
自动关机在25分钟后
测量率每秒钟2次,额定
输入阻抗7.8MΩ(V DC和V AC)
工作温度-10ºC到50ºC(14ºF到122ºF)
存储温度-30 o C到60 o C(-22 o F到140 o F)
工作湿度在31ºC(87ºF)最大值达到80%,线性降低到45ºC(113ºF)时的50%
存储湿度<80%
工作高度2000米(6560英尺)
电池(2)1.5V AAA电池
重量200g(0.44lb)
尺寸200x50x35mm(7.87”x 1.97”x 1.38”)
安全室内使用、符合IEC1010-1(1995):EN61010-1(1995)过压类别III,污染等级2.双层绝缘压球
4000计数液晶显示
1mA分辨率
钳口打开到0.5“(12.7mm)
AC/DC电压,电阻,频率,电容和占空比
二极管测试/连续性蜂鸣器
数据保持
配有测试线,两节1.5V AAA电池和手提箱
四、EXTECH 380950操作说明:
自动/手动设定量程
这款仪表在启动时进入自动设定量程模式。按下量程按钮进入手动设定量程模式。每次按下量程按钮一次,都会进入下一量程,用单位和小数点位置来表示。按住量程按钮两秒钟可返回到自动设定量程模式。
说明:在交流电流或二极管和连通性检查功能中不能进入手动设定量程模式。在温度功能中,分辨率从0.1°转变到1°。
数据保持
要冻结液晶显示屏上的读数,应按下保持按钮。如果处于数据保持状态,在液晶显示屏上会显示HOLD字样。再次按下保持按钮可返回到正常操作模式。
背光
按住保持按钮>2秒钟,可启动或关闭背光。
说明:当背光启用时,保持功能将激活。再次按下保持按钮可退出保持功能。
调零按钮
在电容和直流电流测量功能中进行调零。用户可采用所显示的值作为参考零值,可设定仪表的偏移。短促地按下调零按键,可以启用或退出调零模式。
五、EXTECH品牌理念:
我们日益增长的测试工具产品线总是令人为之振奋,因为有如此多的工具通过维持系统正常运行和提高生产力,助力打造更加美好的人类地球。43年以来,我们不断赢得行业专业人士的信任,他们依托EXTECH品牌仪表来实现电气和机械维修、工业设备维护、暖通空调(HVAC)故障排除、电子检测和研发等。此外,许多人还利用我们的测试仪来提高能效,监测空气质量和水质,维护人们的健康,以及提升人们的生活舒适度。应用无止尽!我们的首要任务是提供优质、实惠的产品,以满足您对设备性能和可靠性的日常需求。我们秉承“以有限的预算换取坚固的工具”理念来建立品牌美誉度。我们专注于创新,并向我们的客户征求各种反馈信息,例如产品理念、最新技术、新型应用和新需求等。
