EXTECH EX613钳形表
一、EXTECH EX613简单介绍：
EX613真有效值钳式表。这款仪表可测量交流/直流电流、交流/直流电压、电阻、电容、频率、二极管测试、工作周期和连通性。特殊功能包括双输入电偶温度和非接触型电压检测。这款仪表采用双模外壳、坚固耐用。这款仪表在交货前经过了充分测试和校准，如精心使用可保证多年的可靠服务。

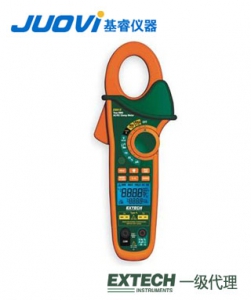

二、EXTECH EX613仪表图示：
三、EXTECH EX613规格特征：
精确的交流电压和电流测量的真有效值测量
具有差分温度功能的双K型热电偶输入（T1，T2，T1-T2）
内置非接触式电压检测器，带LED警报
用于HVAC火焰棒的DCμA万用表功能电流测量
数据保持加上快速峰值保持电机启动期间的电涌
40,000个万用表功能，用于直流电压，电阻，电容和频率，可在较宽范围内实现高分辨率
测量电机电容至40,000μF
1.25“（32mm）钳口，导线高达500MCM
坚固的双模成型外壳
自动关机，带有声音报警和禁用功能
自动调整手动覆盖
配有CAT III-600V，双重成型测试线，9V电池，两个通用型K型珠丝探头和外壳
四、EXTECH EX613操作说明：
非接触型电压检测
警告:触电风险。在使用前用电压检测仪测试已知的带电电路，验证工作是否正常。
1.把功能开关旋转到任何测量位置。
2.把测试仪探针头放置到待测试的导线上。
3.如果存在交流电压，那么非接触型电压检测灯将点亮，发出稳定的红光。.
说明:电线中的导线通常是绞合在一起的。为取得最佳效果，应把探针头沿导线移动，让探针头靠近带电导线。
说明:这款检测仪有较高的敏感度。静电或其他能源可能会启动传感器，这是正常现象。
交流/直流测量
警告:在进行钳式测量之前应断开测试引线。
1.旋转功能开关到400AAC/DC位置。
2.按下模式按钮选择交流或直流。
3.按下开关打开钳口，完全罩住一根导线。
4.读出显示屏上的电流值。
5.如果电流值低于40A,旋转功能开关到40AAC/DC位置，提高分辨率。
直流电流归零
通过归零功能可去除偏差值、提高直流电流精度。在归零时，选择ADC，当钳口中没有任何导线时，按住模式归零按钮，听到两声哔哔声。显示屏显示零。现在存储了偏差值，所有测量值中都去除了该偏差值。频率在选择直流电压时，可以在显示屏下方查看所测量的频率值。
交流/直流电压测量
警告：如果电路上的电动机接通或断开，那么不应测量电压。可能会出现过大的冲击电流，会损坏仪表。
1.把输入口滑动到向上位置。
2.把功能开关旋转到V位置。
3.按下模式按钮选择交流或直流电压。
4.把黑色测试引线香蕉头插入到负极COM插口。把红色测试引线香蕉头插入到正极V插口。
5.让黑色测试探针头接触电路的负极一侧。
让红色测试探针头接触电路的正极一侧。
6.读出显示屏上的电压值。
