EXTECH 380942 30A真有效值交流/直流微型钳表
一、EXTECH 380942简单介绍:
380942是一款30安培的微型AC/DC钳形表。钳式电流表具有显着的0.1mA分辨率(AC),极低电流灵敏度,以及小直径钳口,设计用于到达小区域。具有0.1mA(AC)和1mA(DC)分辨率的30 Amp范围经过优化,可用于发现标准钳表可能错过非常低的电流变化的问题。这种微型钳式表适用于工厂维护,电气,HVAC和电信工作以及住宅电气,车队维护,船舶和摩托车维修等任务。这款CAT III级真有效值微型钳式表带有测试引线,2节AAA电池,软携带箱和用户手册。

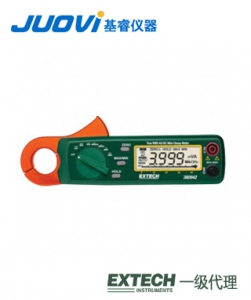

二、EXTECH 380942仪表图示:
1.电流检测入口
2.测量触发器
3.功能开关
4.数据保持键
5.最大/最小键
6.单键DCA零键
7.液晶显示器
8.电压正输入端
9.COM端子
三、EXTECH 380942规格特征:
·真RMS真RMS
·显示计数4000计数LCD
·钳口尺寸/电缆尺寸0.9“(23mm);4/0AWG
·交流电流400mA,4A,30A
·直流电流4A,40A
·最大分辨率AC:0.1mA,DC:0.001A
·基本ACA精度(%rdg)±1.5%
·交流电压(最大值)400V(0.1V)
·直流电压(最大值)400V(0.1V)
·电阻(最大值)--
·电容(最大值)--
·频率(最大值)--
·二极管/连续性--
·数据保持是
·最小/最大最小/最大
·UL,ETL,CE,类别评级UL,CE,CAT III-300V
·尺寸7x1.8x1.3“(178x45x32mm)
·重量8盎司(225g)
·保证1年
·低AC/DC电流测量,高分辨率至0.1mA AC和1mA DC
·使用测试导线进行电压测量
·快速40段条形图
·一触式直流电流测量的自动归零
·最小/最大,数据保持和自动关机
四、EXTECH 380942操作说明:
直流电流的测量
警告︰为了避免电击,请断开测试引线制作当前之前米测量。
1)将功能开关设置为马或30A直流范围。
2)按DCA零键仪表显示,则为null。
3)按要打开当前感觉下巴的触发器。
4)完全附上导体来衡量。不允许两半的差距下巴。
5)读取数字或光柱显示器上的直流电流值。
交流电压测量(真有效值)
警告︰为了避免电击或损坏仪表,不做任何电压超过最大指定的限制的测量。
1)将功能开关设置为400V AC位置。
2)插入测试导致米,如下所示︰红铅给"V"终端;向COM黑铅输入。
3)将测试引线连接到电路或设备进行测试。
4)读数字或光柱显示器上的交流电压值。
直流电压测量
警告︰为了避免电击或损坏仪表,不做任何电压超过最大指定的限制的测量。
1)将功能开关设置为400V直流位置。
2)插入测试导致米,如下所示︰红铅给"V"终端;向COM黑铅输入。
3)将测试引线连接到电路或设备进行测试。
4)读数字或光柱显示器上的直流电压值。
