EXTECH EX840钳形表
一、EXTECH EX840简单介绍:
EX840该CAT IV真有效值钳位表具有内置红外温度计,带有用于非接触式表面测量的激光指示器,温度范围为-58至518°F(-50至270°C)。钳位测量交流电流高达1000安培,最大分辨率为0.1安培。1.7英寸的卡爪可以安装在高达750MCM的导线上。峰值保持捕捉电机浪涌电流和其他浪涌。数据保持和自动关机功能。其他功能包括AC/DC电压,电阻,K型温度计,电容和频率。配备测试线,K型温度探头,9伏电池和外壳。

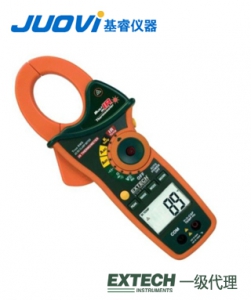

二、EXTECH EX840仪表图示:
1.电流钳
2.钳位开启触发器
3.数据按住按钮
4.模式
5.高峰
6.范围
7.dca零
8.最小/最大
9.背光液晶显示屏
10.测试引线输入插孔
11.红外线温度计和激光指示器(背面)
12.背光按钮
13.激光手电按钮
14.功能开关
三、EXTECH EX840规格特征:
非接触式IR激光指示器的温度测量
真有效值电流和电压测量
峰值保持捕捉浪涌电流和瞬变
万用表功能:AC/DC电压,电阻,电容,频率,二极管和连续性
1.7“(43mm)钳口,导线高达750MCM或两个500MCM
4000计数背光显示
数据保持和最小/最大值,自动关机
配备标准测试线,9V电池,通用型K探头,皮带皮套和专业CAT III-1000V测试线
四、EXTECH EX840操作说明:
交流/直流电压测量
1.将黑色测试引线插入负极com端子和红色测试引线进入正极v端子。
2.将功能开关设置为vac或vdc的位置。
3.使用模式按钮选择ac或直流电压。
4.将测试导线与测试中的电路平行连接。
5.阅读液晶显示器上的电压测量。
电阻测量
注意:在进行电阻测量前卸下电源
1.将黑色测试引线插入负极com端子和红色测试引线进入正极端子。
2.将功能开关设置为position。
3.触摸测试探头在测试的电路或组件上的提示。
4.阅读液晶显示器上的电阻。
电容测量
警告:要避免电击,在测试之前放电电容器测量.如果"光盘"出现在显示器中,卸下和放电电容器。
1.将功能开关设置为capacitance位置。
2.插入黑色测试引线香蕉插头插入负极com插座并且红色测试带领香蕉插头入盖帽正面杰克。
3.压模为零的任何杂散电容。
4.触摸测试探针的提示。
5.阅读显示器中的电容值。
6.显示器将显示正确的小数点和值。
注:对于非常大的电容值测量时间可以是几分钟在最后的读书稳定之前。
