EXTECH 380976-K单相/三相1000A交流电源钳表套件
一、EXTECH 380976-K简单介绍：
380976钳式功率测量仪。这款设备测量1Φ/3Φ功率(有效功率、表观功率和无功功率)、马力、相角、真有效值电流/电压、电阻、电容、频率和温度。可以采用三线或四线配置进行功率测量。请完整阅读本书册，了解本仪表的多种功能。本仪表在出厂前经过了完整测试和校准，如精心使用，可保证多年的可靠服务。

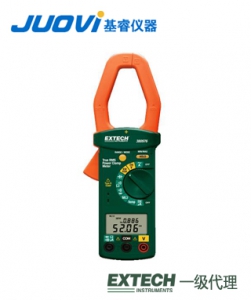

二、EXTECH 380976-K仪表图示：
EXTECH 380976-K单相/三相1000A交流电源钳表套件
三、EXTECH 380976-K规格特征：
显示屏双液晶显示屏、4位、10000个读数(0到9999)
钳开口1.6”(42mm)
最大输入限值任何端子与地面之间的最大电压是600Vrms
采样率每秒2.5次(数字显示屏)，每6秒一次(KW、KVA和KVAR)
自动睡眠在大约30分钟后（可以禁用该功能）
低电量指示在液晶屏上显示电池符号
电源9V电池
电池寿命碱性电池大约是32小时
工作温度32到122oF(0到50oC)
工作湿度相对湿度<80%
工作高度最高7000英尺(2000米)
存储温度14到140oF(-10到60oC)
存储湿度相对湿度<70%
温度系数<64oF(18oC),>82oF(28oC)时，0.1 x(规定精度)/oC
尺寸9.0 x 3.0 x 1.5"(228 x 76 x 39mm)
重量大约1.0 lb.(465g)
批准欧盟、保险商实验室
安全室内使用、根据EN61010-1和IEC61010-1第2版(2001)采用了双绝缘保护，符合CAT III 600V的要求，污染等级2。该仪表符合UL 61010A-1,第一版的要求
保险商实验室批准合格保险商实验室标记并不能说明已确认本产品的读数精确度。
1.6“（40mm）钳口开口和大双液晶显示屏（9999计数）
测量1/3相真实功率（kW），视在功率（kVA），无功功率（kVAR），功率（HP），功率因数和相位角
AC+DCμA电流，10nA分辨率，用于火焰棒测试
自动检测AC/DC电压测量，同时显示频率
电容至7000μF，分辨率为0.001μF
高电阻测试到100MOhm
型号K，°C/°F可切换，温度至1000°F
二极管和连续性测试
配有测试导线套件，通用K型热电偶探头，手提箱和9V电池
四、EXTECH 380976-K操作说明：
温度测量
1.把旋转开关设置到TEMP位置。
2.按下量程按钮，选择所需的测量单位(C或F)。
3.把K型热电偶插入到位于旋转选择开关左下方的小输入插口中。
4.把热电偶感应器插入到待测试的物体中。
5.读取液晶显示屏上的温度值。
数据保持功能
短促地按下该按键，可进入数据保持模式(在液晶显示屏上显示保持符号)。在本模式中，仪表将冻结所显示的读数。要退出数据保持模式，应再次按下该按键(保持图标将消失)。请注意在电容测量中不能使用数据保持模式。
最大值/最小值(最大值和最小值模式)
最大值/最小值模式允许用于记录并调出最高读数和最低读数。在ACA，ACV,DCV,TEMP和µA功
能中可使用最大值/最小值功能。下面介绍了最大值/最小值功能:
1.按上面的说明进行ACA,ACV,DCV,TEMP或µA测量。
2.按住最大值/最小值按键2秒钟。
3.在液晶显示屏上会出现经过的时间(显示屏上方)和最大值/最小值&®指针。
4.“经过的时间”显示测量经过的时间(分钟和秒)(经过的时间在60分钟后切换到小时和分钟模式)。最长记录时间是100小时。
5.®指针告诉用户目前所保持读数的测量量程。请注意在最大值/最小值模式中禁用了自动关机功能。
6.再次按下最大值/最小值按键，查看最高读数和读数测量时间(经过的时间)。在液晶显示屏上显示最大值图标。
7.再次按下最大值/最小值按键，查看最低读数和读数测量时间(经过的时间)。在液晶显示屏上显示最小值图标。
8.再次按下该按键，查看电流经过时间和测量值。
9.要退出该模式，应按住最大值/最小值按键直到最大值/最小值指示灯消失。
