EXTECH 382075真有效值交流/直流三相钳位功率分析仪2000A
一、EXTECH 382075简单介绍：
382075是一款三相TRMS钳位功率分析仪，可用于3线和4线平衡或不平衡负载。它可以测量无功和视在功率为1200kW。附加测量包括：瓦特，电压，电流，频率，功率因数和相位角。它可以以度为单位显示超前，滞后电流和电压相移，并存储/调用最后4个读数。特性包括：直流电流自动调零，数据保持，最小/最大和相对模式。配有测试线，手提箱和9伏电池。

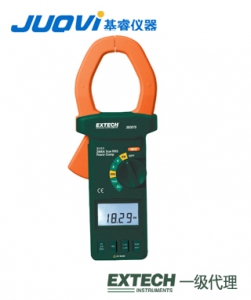

二、EXTECH 382075仪表图示：
1.变压器的下巴
2.变压器触发器
3.数据按住按钮
4.功能选择和打开/关闭开关
5.液晶显示
6.单位符号
7.3φφ3W和3φφ4W选择按钮
8.读下一步按钮
9.&10。V和COM输入终端
11.直流零按钮
12.REC按钮
三、EXTECH 382075规格特征：
规格范围解析度准确度（％rdg+位数）
真功率（W）1200kW 0.01/0.1kW±2％+5d
无功（KVAR）功率1200KVAR 0.01/0.1KVAR±2％+5d（PF<0.91）
表观（KVA）功率1200KVA 0.01/0.1KVA±2％+5d
功率因数（PF）0.2〜1 0.01 PF=W/（VxA）
相位角（f）-90°至+90°0.1°±0.5°
AC/DC电流2000A 0.1/1A±2％+5d
交流/直流电压600VAC/800VDC 0.1/1V±2％+5d
频率40〜400Hz 0.1Hz±1％+2d
尺寸/重量10.7×4.8×1.8“（271×122×46mm）/24.7oz（700g）
显示导联/滞后电流/电压相移（以度为单位）
存储/调用最近5次读数
直流电流自动归零
双显示器：kW+PF，kVA+kVAR，相位角+Hz，伏+Hz或安培+Hz
高级相对和最小/最大功能
四、EXTECH 382075操作说明：
相角测量
1.设置旋转开关到A位置。如果当前读数不为零，请按DCA零按钮。
2.将旋转开关设置为阶段位置。
3.测试引线插入输入插孔。
4.连接测试导线插入在COM（黑色）终端到参考线。
5.连接测试导线连接到V（红色）终端电压信号下测试。
6.夹紧的造纸机V（红色）终端连接的位置上。
7.如果从鬼门关，检测到的电流信号，相角将显示在度和电压的频率，液晶屏上。
8.如果未检测到电流，电压的频率只有将会显示时相角显示将保留为空。
五、EXTECH品牌理念：
我们日益增长的测试工具产品线总是令人为之振奋，因为有如此多的工具通过维持系统正常运行和提高生产力，助力打造更加美好的人类地球。43年以来，我们不断赢得行业专业人士的信任，他们依托EXTECH品牌仪表来实现电气和机械维修、工业设备维护、暖通空调（HVAC）故障排除、电子检测和研发等。此外，许多人还利用我们的测试仪来提高能效，监测空气质量和水质，维护人们的健康，以及提升人们的生活舒适度。应用无止尽！我们的首要任务是提供优质、实惠的产品，以满足您对设备性能和可靠性的日常需求。我们秉承“以有限的预算换取坚固的工具”理念来建立品牌美誉度。我们专注于创新，并向我们的客户征求各种反馈信息，例如产品理念、最新技术、新型应用和新需求等。
