EXTECH 380941 200A交流/直流微型钳表
一、EXTECH 380941简单介绍:
380941是一款200安培微型AC/DC钳形表,具有小直径钳口,设计用于在小面积范围内提供,同时提供10mA分辨率(DC)和极低电流灵敏度。这种微型钳式表适用于工厂维护,电气,HVAC和电信工作以及家庭电气,车队维护,船舶和摩托车维修等任务。380941具有CAT III 300伏安全等级和一年保修。配备电池和手动。

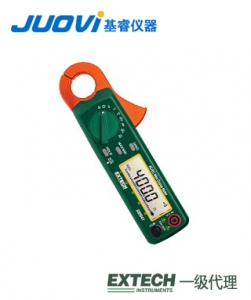

二、EXTECH 380941仪表图示:
1.电流检测
2.测量触发器
3.功能开关
4.数据保持键
5.最大最小键
6.单键DCA零键
7.液晶显示器
8.40段光柱显示
9.积极输入终端V,HZ和Ω
10.COM终端
三、EXTECH 380941规格特征:
·真RMS--
·显示计数4000计数LCD
·钳口尺寸/电缆尺寸0.9“(23mm);4/0AWG
·交流电流40A,200A
·直流电流40A,200A
·最大分辨率0.01A AC/DC
·基本ACA精度(%rdg)±1.0%
·交流电压(最大值)400V(0.1V)
·直流电压(最大值)400V(0.1V)
·电阻(最大值)400Ω(0.1Ω)
·电容(最大值)--
·0.9“(23mm)钳口
·高分辨率至10mA AC/DC
·电压,电阻和频率
·快速40段条形图
·一触式直流电流测量的自动归零
·最小/最大,数据保持和自动关机
四、EXTECH 380941操作说明:
交流电流测量
警告︰为了避免电击,请断开测试引线制作当前之前米测量。
1)设置功能切换到40或200A交流范围。
2)按下巴触发器和夹紧周围,完全封闭单一导体。不允许之间的差距两个半球的下巴。
3)读取ACA值,液晶屏上。
直流电流的测量
警告︰为了避免电击,请断开测试引线制作当前之前米测量。
1)设置功能切换到40或200A直流范围。
2)按DCA零键仪表显示,则为null。
3)按要打开当前感觉下巴的触发器。
4)完全附上导体来衡量。不允许两半的差距下巴。
5)读取DCA值,液晶屏上。
交流电压的测量
警告︰为了避免电击或损坏仪表,不做任何电压超过指定的最大值的测量。
1)将功能开关设置到VAC位置。
2)插入测试导致米,如下所示︰红铅给"V,Hz,Ω"终端;黑导致COM输入。
3)与测试指出年底带领测量电压。记得那电压在平行与设备或电路测试下的进行测量。
4)读取ACV值,液晶屏上。
