EXTECH PQ2071单相和三相1000A真有效值交流电源钳表
一、EXTECH PQ2071简单介绍：
PQ2071三相CAT IV真有效值(True RMS)1000A钳形万用表。PQ2071型万用表可测量交流电流、频率、温度（K型）和功率（真实功率、视在功率、无功功率和有源功率）。PQ2071型万用表还配备一个带LED报警的内置非接触电压检测器。通过PC机的USB接口可存储并（手动）调用高达99组读数数据。正确并小心使用此仪表，您便可常年享受其可靠服务。Extech Instruments是一家ISO-9001认证企业。

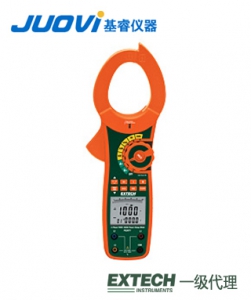

二、EXTECH PQ2071仪表图示：
三、EXTECH PQ2071规格特征：
钳口开口尺寸约2-1/4"(57mm)
显示屏双屏4位（9999像素点）背光LCD
条形刻度100个
低电量指示显示电池符号
超量程指示显示‘OL’
内部读数内存可存储、调用并清除99个读数。
外部PC内存可在已连接并运行附带PC软件的PC机上记录50,000个读数。读
数可导出到电子数据表中。
测量速率标称每秒2次
输入阻抗10M(VAC)
AC频宽50至200Hz（AAC和VAC）
AC响应真有效值（AAC和VAC）
工作温度5C至40C（41F至104F）
存储温度-20C至60C（-4F至140F）
工作湿度31C(87F)时<80%，40C(104F)时线性递减至50%
存储湿度<80%
工作海拔高度2000m(7000ft)最大值
电池一(1)节9V电池(NEDA 1604)
自动关闭约25分钟后
尺寸与重量292 x 95 x 38mm(11.5 x 3.75 x 1.5”)；522g(18.4 oz)
安全供室内使用，双重绝缘，完全符合IEC1010-1(2001):EN61010-1(2001)过压类别IV 600V和类别III 1000V、Pollution Degree 2标准的要求。
仪表用作真有效值钳表，功率计，万用表和交流电压检测器
测量交流电流，电压，频率和功率，包括真实功率，视在功率，无功功率和有功功率
测量单相和平衡三相真实功率（kW），视在功率（kVA），无功功率（kVAR）和有功功率（kWh），以及功率因数和相位角
2.16“（55mm）夹钳开口
大型双背光LCD显示屏（9999计数），带条形图
内置非接触式电压检测器，带LED警报
手动存储/调用最多99个数据集
数据保持，最大/最小和自动关机
用于连接PC的USB接口，用于附带软件的数据记录功能

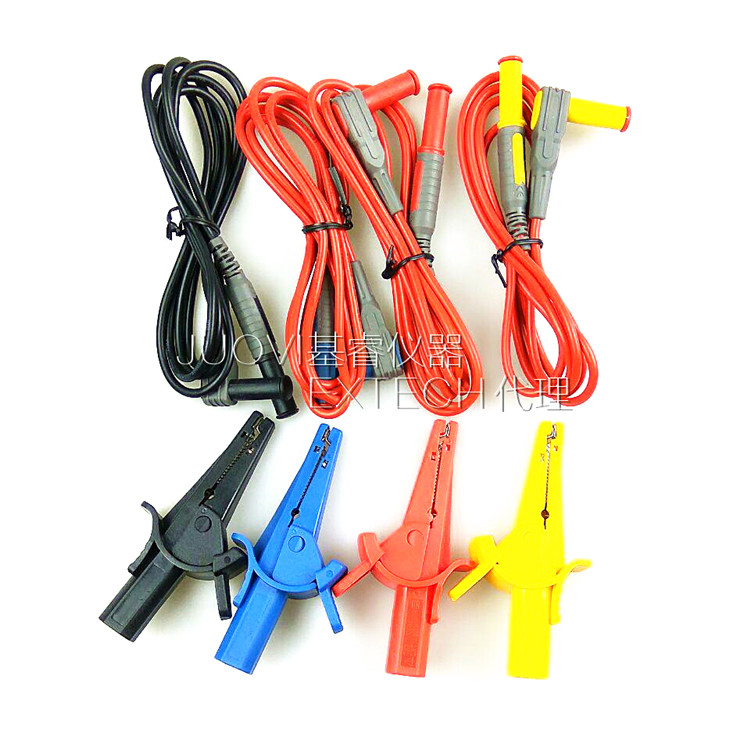

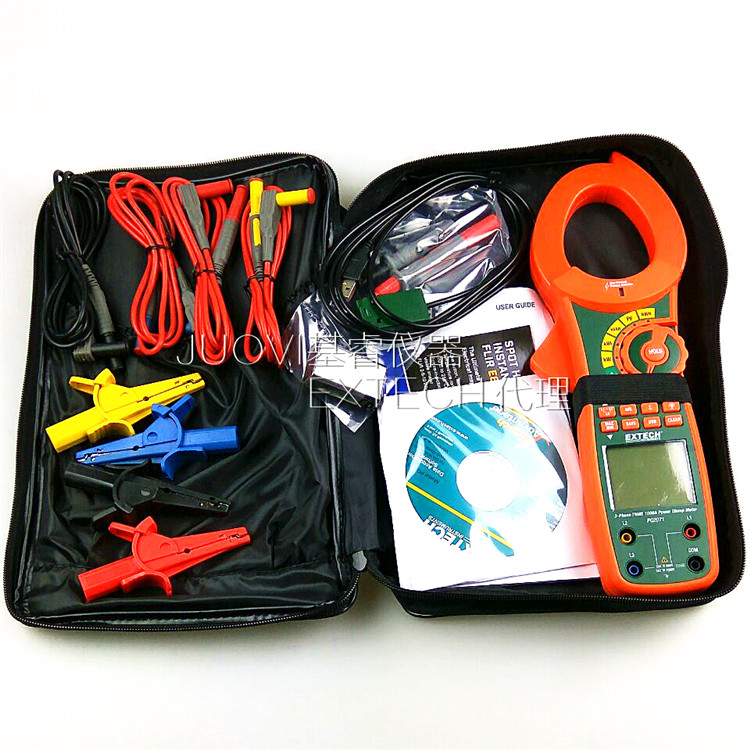

配有测试线，四个颜色编码的引线和鳄鱼夹，USB电缆，PC软件，9V电池和软壳
四、EXTECH PQ2071操作说明：
交流电压测量
主显示屏显示交流电压（副显示屏上显示频率）
交流电压量程为：100V、400V和750V
频率量程为：50Hz~60Hz
单相-L1的测试线连接到电源线和COM导线连接到中性线。
3相4线-的COM导线连接到中性线。
三相三线-该COM导线连接到大地。
1.将黑色测试引线进入排料器的COM输入端子。
2.将电缆的另一端的黑色(COM)测试引线连接到相应的中性线(单一阶段和3P4W)或3p3W0的电线的阶段。
3.单一阶段:插入测试引线到L1并将其连接到电源电线。
4 3Φ4根电线,请执行以下步骤:将所有3导线(红色-L1)、黄色的2、蓝-L3)到L1、L2和L3仪表输入端子和连接每个相应阶段的线。3Φ3电线:连接L1和L3的米,然后连接L1至0期线和L3线的剩余阶段。
4.转动旋转功能开关,VAC位置来选择电压频率模式。
5.按下L1-L2-L3)”按钮以选择相应的阶段,则显示屏会显示相应阶段符号在显示屏上。L1是第一个(单一)阶段,L2是第二阶段,和L3是第三阶段。
6.主显示屏指示真有效值电压和辅助显示频率值。
7.要监控的比例最高(MAX)和最低(最小值)读数,请按最大的分钟(MIN)按钮。现在的液晶显示屏将显示“最大”和“计量表将仅显示最大交流电压真有效值。
8.按最大值-最小值再次,LCD将显示“最小值”和“排料器将仅显示最小交流真有效值电压。
9.按最大值-最小值再一次退出的最大最小值模式并返回到显示实时交流真有效值电压。
10.显示屏将显示“OL”当输入电压大于750V有效值。
注意：结束测量后，从待测电路断开测试导线，从仪表的输入端子移除测试导线。

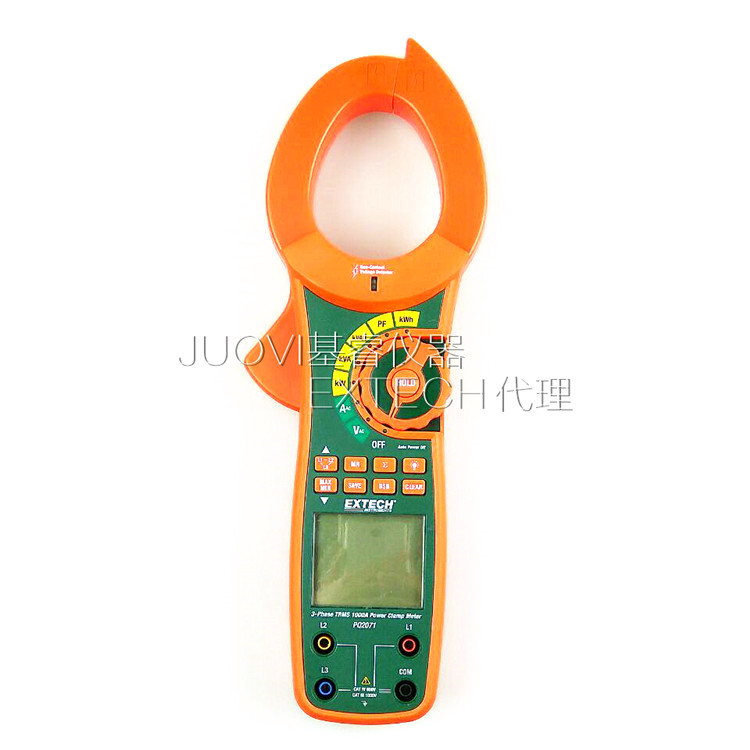

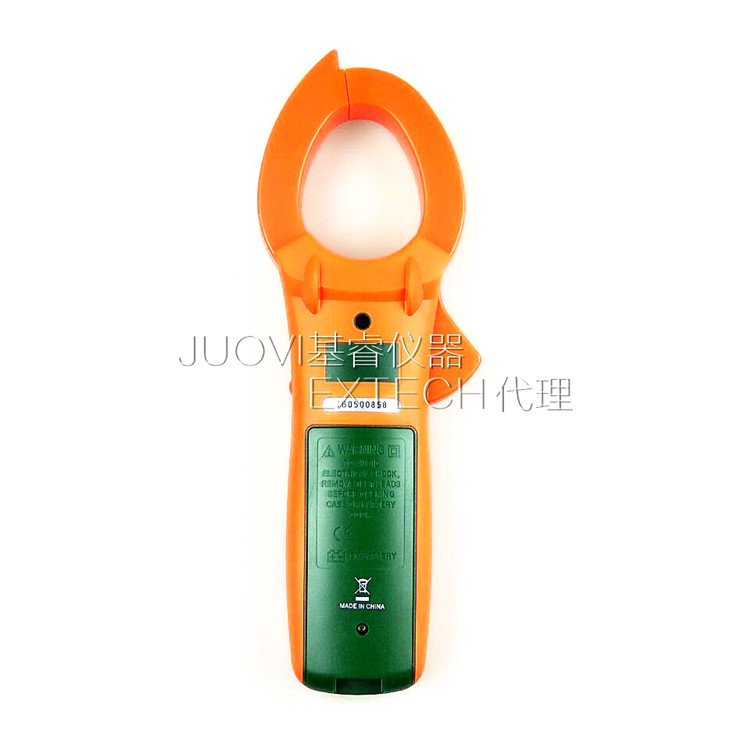

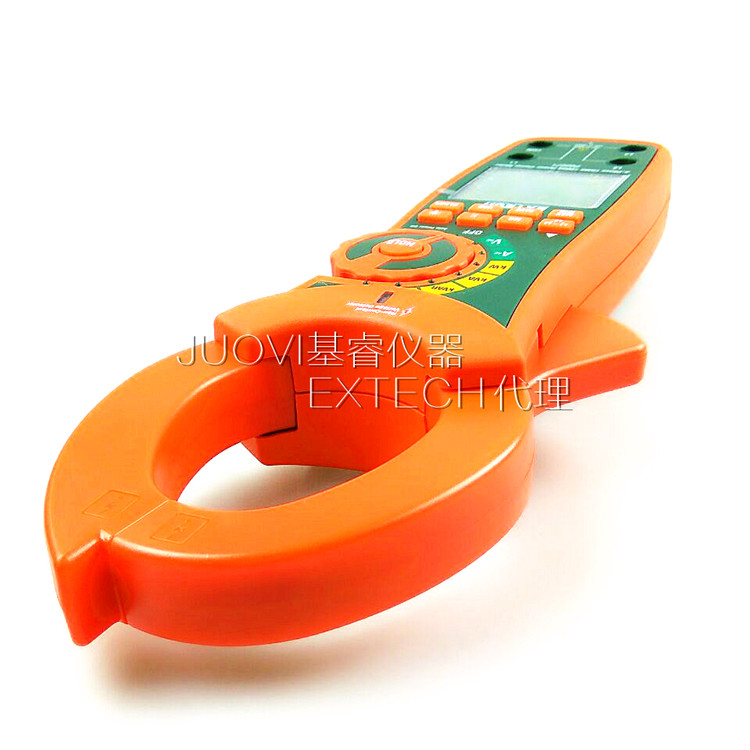

五、EXTECH PQ2071产品图片：
