EXTECH EX820带红外测温仪真有效值交流钳形表
一、EXTECH EX820简单介绍:
EX820真有效值1000 Amp钳型万用表。该仪表可测量交流/直流电压、交流电流、电阻、电容、频率、二极管测试、导通性、k型热电偶温度计以及非接触式红外温度。正确并小心使用此仪表,您便可常年享受其可靠服务。

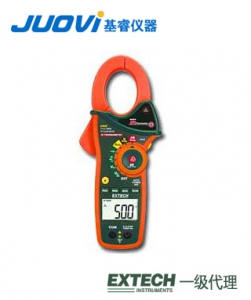

二、EXTECH EX820仪表图示:
三、EXTECH EX820规格特征:
激光指针的非接触式红外温度测量
真有效值电流和电压测量
峰值保持捕捉浪涌电流和瞬变
MultiMeter功能包括AC/DC电压,交流电流,电阻,电容,频率,二极管,连续性和K型温度计
1.7“(43mm)钳口,导线高达750MCM或两个500MCM
4000计数背光显示
手动范围按钮自动调节
功能包括数据保持和最小/最大值,自动关机
配有测试线,9V电池,通用型K型探头和外壳
四、EXTECH EX820操作说明:
电容测量
警告:为避免电击,测量前应对待测电容做放电处理。如“dISC”出现在显示屏上,请将电容取下并作放电处理。
1.将功能拨盘拨至电容位置。
2.将黑色测试导线的香蕉插头插入负极COM插孔,将红色测试导线的香蕉插头插入正极CAP插孔。
3.按下MODE以使任何杂散电容归零。
4.使用测试探针的针尖测量待测部件。
5.读取显示屏上的电容值。
6.显示屏会指示正确的小数点和数值。
注意:对于电容值较大的情况,在最终读数稳定前,测量时间可能长达几分钟。
频率测量
1.将功能拨盘置于V Hz的位置。
2.长按MODE按钮以选择频率(Hz)功能。“K Hz”将出现在显示屏上。
3.将黑色测试导线的香蕉插头插入负极COM插孔,将红色测试导线的香蕉插头插入正极Hz插孔。
4.使用测试探针的针尖测量待测部件。
5.读取显示屏上的频率值。
6.显示屏会指示正确的小数点和数值。
7.再次长按MODE按钮以返回电压模式。
红外测量注意事项
1.被测物体应大于视域图计算出的光斑(目标)尺寸。
2.如果被测物体的表面有水雾、油、污垢等,在测量前须清洁干净。
3.如果待测物体的表面高度反光,测量前在表面粘上胶带或涂上哑光黑漆。
4.仪表可能无法透过玻璃等透明表面做出精确的测量。
5.蒸汽、灰尘、烟雾等都会使测量出现不准的情况。
6.要找到热点,须将仪表瞄准可疑区域的外部,然后全方位(上下移动)扫描,直至定位热点。
