EXTECH EX720交流钳形表800A
一、EXTECH EX720简单介绍：
EX720是一款800A交流钳表。功能包括电容和频率。特性AC/DC电流，AC/DC电压，电阻，频率，电容，温度，二极管和连续性，1ms快速峰值保持，真有效值。双重模制外壳，更好的抓握和单手操作，大型LCD显示屏具有明亮的背光数据保持“冻结”显示数据。1.2“（30mm）大型电缆圆形钳口（500MCM）和自动关机功能，配有测试线，9V电池和K型珠丝线探头和皮带皮套。

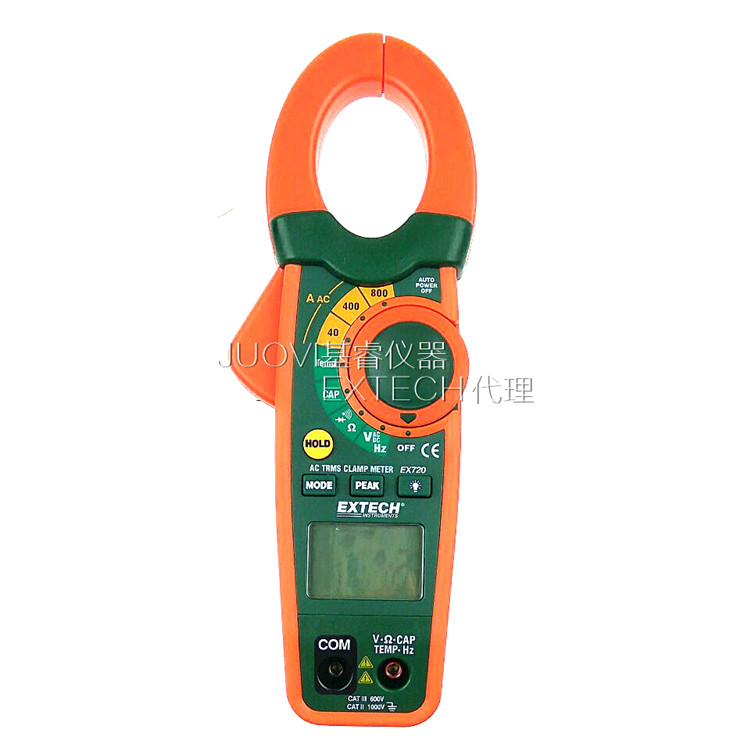

二、EXTECH EX720仪表图示：
三、EXTECH EX720规格特征：
多功能仪表功能包括交流电流，交流/直流电压，电阻，频率，电容，K型温度，二极管和连续性
峰值功能可捕获浪涌电流和电压瞬变
真有效值电流和电压测量
1.2“（30mm）大电缆圆形钳口（500MCM）
功能包括数据保持，F°/C°切换，自动关机
双模模制外壳和白色LED显示屏背光
配有测试线，9V电池，通用型K型珠丝探头和皮带皮套
四、EXTECH EX720操作说明：
温度测量
1.将功能开关设定至TEMP的位置。
2.将温度探针插入负极COM以及正极V·Ω·CAP·TEMP·Hz·插孔中，同时注意极性。
3.使用温度探针的针尖测量待测设备。继续使用探针测量待测部件直至读数稳定。
4.读出显示屏上的温度值。数字读数值会指示正确的小数点与值。
5.使用MODE按钮选择oF或oC。
警告：为避免触电，在切换至另一种测量功能前，确保热电偶探针已被取下。
二极管测试
1.将黑色测试导线的香蕉插头插入负极COM插孔，将红色测试导线的香蕉插头插入正极V·Ω·CAP·TEMP Hz·插孔。
2.将功能拨盘拨至位置。如必要的话，使用MODE按钮选择二极管功能（二极管符号会在进入二极管测试模式后出现在LCD显示屏上）
3.用测试探针的针尖测量待测二极管或半导体结。注意仪表读数
4.通过对调红色与黑色导线，实现测试导线极性的对调。注意此读数
5.二极管或半导体结可通过如下方法评估：
如果一个读数显示的是值（典型值的范围从0.400V到0.900V），而另一个显示的是OL，表示这个二极管就是正常的。
如果两个读数都显示OL，表示这个设备处于开路状态。
如果两个读数都很小或为‘0’，表示此设备短路。

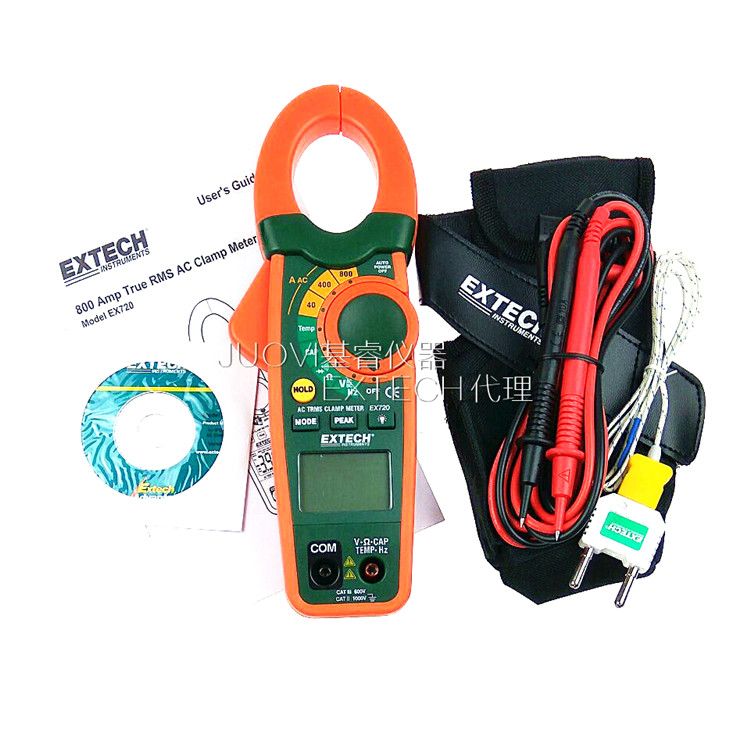

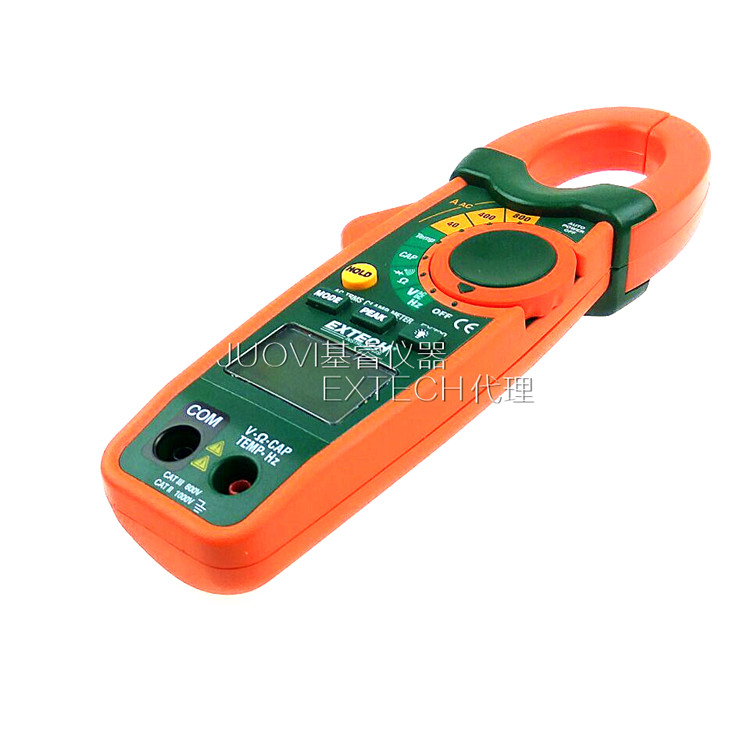

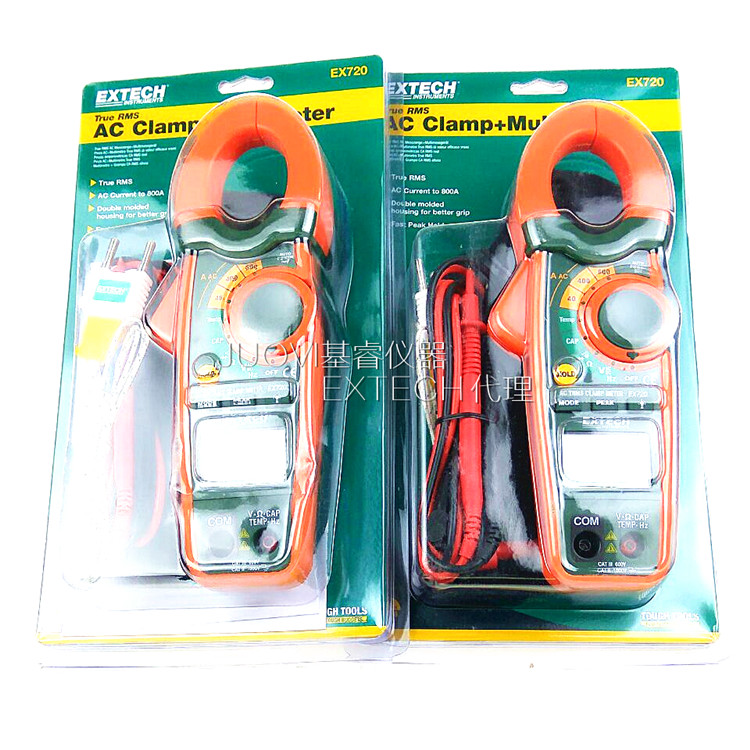

五、EXTECH EX720产品图片：
