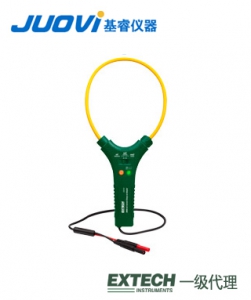

EXTECH CA3018 3000A交流柔性夹具上的适配器
一、EXTECH CA3018简单介绍：
CA3018交流电柔性钳头适配器，该款适配器可测量3000A以下的交流电。当该CA系列适配器与标准DMM（数字万用表）连接后，在mV交流模式下的标准DMM可用来显示电流测量值。CA3018型适配器的钳头为18”（45.7cm），而CA3010型适配器的钳头为10”（25.4cm），这两款仪表在其他方面均相同。这两款仪表均是CAT IV 600V CAT III1000V专业仪表。该仪表在交付前均经过完整测试及校准，只要妥善使用，您便可常年享受其可靠服务。
二、EXTECH CA3018仪表图示：
仪表说明
1.柔性电流钳
2.量程选择开关
3.电源按钮
4.香蕉插头电缆
5.电池仓
6.电池状态图标
7.钳头锁定装置
8.测试导线香蕉插头
三、EXTECH CA3018规格特征：
一般规格
钳口柔性、带锁定装置、可测量外径在7.5mm（0.3”）以上的导线
电池状态指示灯LED指示灯缓慢闪烁（电量>2.5V）或快速闪烁（电量<2.5V）
AC带宽45至500Hz（正弦波）
工作温度和湿度
0~30C（32~86F）；最高80%RH
30~40C（86~104F）；最高75%RH
40~50C（104~122F）；最高45%RH
存放温度和湿度
-20~60C（-4~140F）；最高80%RH
温度系数0.2 x特定精度/C，<18C（64.5F），>28C（82.4F）
工作海拔高度工作海拔高度在2000m（6562’）以下
电池两节“AAA”1.5V电池
电池寿命碱性电池达到160小时
尺寸（W x H x D）CA3010型：120 x 280 x 25 mm（4.7 x 11.0 x 1.0”）
CA3018型：130 x 350 x 25 mm（5.1 x 13.8 x 1.0”）
重量CA3010型：170g（6.0 oz.）
CA3018型：200g（7.1 oz.）
安全标准室内使用应符合EN61010-1、EN61010-2-032、及EN61326-1
关于双层绝缘的规定；并符合过电压CAT IV 600V、CAT III
1000V污染等级2的相关规定
冲击和振动MIL-PRF-28800F正弦振动（最大5-55 Hz，3g）
掉落保护从1.2m（4’）的高度处掉落到硬木或混凝土地板上
四、EXTECH CA3018操作说明：
交流电的测量
警告：在开始测量前，应确保待测装置的电源断开。在未将电流钳与待测装置安全夹紧之前，切勿为待测装置通电。
注意：在整个测试期间，切勿用手在LCD上方移动，以免影响读数的精确度。
1.关闭钳头适配器、DMM及待测装置。
2.用随附的香蕉插头将钳头适配器与DMM的香蕉插孔相连接。
3.开启DMM并将其设定在AC V模式。
4.将钳头适配器的量程选择开关设定在所需的电流测量范围。
5.按逆时针方向转动钳头适配器带有滚花表面的钳头锁定机构可松开柔性钳头。
6.用柔性钳头探头将待测装置的唯一一条导线完全钳绕（见附图）。切勿尝试测量超过仪表额定电流范围的任何电流。
7.开启钳头适配器（按下电源开关），然后开启待测装置。在整个测试期间，切勿用手在LCD上方移动，以免影响读数的精确度。
8.读取DMM显示屏上的电流值。
9.在松开柔性钳头以及断开待测装置的连接之前，应将待测装置的电源断开。
