EXTECH BR50视频内窥镜/相机测试仪

BR50是一款视频内窥镜和相机测试仪，具有17mm相机直径和2.4英寸彩色TFT液晶显示器。也可以测试安装的监控摄像机进行正确的目标对齐。应用范围包括：家庭检查：在墙壁检查霉菌，虫害，电线或水管位置; HVAC：检查管道内部，电机和压缩机后面; 汽车：查看内部或周围的发动机和变速箱; 政府：安全检查; 工业：检查焊接完整性，工艺设备，齿轮，成型机; 航空航天：飞机检查污染，碎片，裂缝或其他损坏。配有可充电锂电池，通用交流适配器和带USB电缆的充电器。

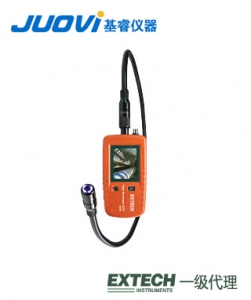

二、EXTECH BR50 仪表图示：

1. 照相机连接插口
2. 外置 av 输入插孔
3. 液晶显示屏
4. 状态指示灯
5. 电源/亮度按钮
6. 充电电缆接头
7. 柔性鹅颈
8. 摄像头连接插头
9. 照相机和 led 灯
10. 系统复位按钮 (后视图)
11. 四 (4) 外壳螺钉 (后视)

三、EXTECH BR50 规格特征：

17mm直径相机头，带有39“（1m）柔性鹅颈灯电缆保持配置形状
具有五个亮度级别的四个LED灯点亮被查看的物体
无眩光的特写视野，480 x 234像素显示
自动检测NTSC和PAL相机
配备可充电锂电池，以及带USB电缆的通用交流适配器/充电器

四、EXTECH BR50 操作说明：

功率计
1. 电源开关: 按住电源按钮, 显示器将照亮内部电池充电。再次按住电源按钮以关闭视频内窥镜。
2. 电池充电:
a. 在充电前, 请务必关掉仪表。将充电电缆的较小一端连接到电表。
c. 将充电电缆的另一端连接到 ac 插头或 pc usb 端口。
d. 闪烁的红色状态指示灯表示电池正在充电。实心绿色状态指示灯表示完全充电的电表。
内窥镜操作
1. 连接相机和鹅颈到电表
2. 电能表
3. 摄像机图像将显示在显示器上。
4. 照相机现在已准备就绪检查。
光源电平调整
1. 有六级的光亮度调整 (缺省值为3级)。
2. 瞬间按下电源按钮, 逐句通过亮度电平。
闭路电视操作
1. 将 cctv 摄像机的输出连接到仪表上的 av 输入接头。
2. 电能表
3. 几秒钟后, 摄像机图像将出现在显示器上。
4. 闭路电视摄影机现已就绪, 可供校准。

五、EXTECH 品牌理念：

我们日益增长的测试工具产品线总是令人为之振奋，因为有如此多的工具通过维持系统正常运行和提高生产力，助力打造更加美好的人类地球。43年以来，我们不断赢得行业专业人士的信任，他们依托EXTECH品牌仪表来实现电气和机械维修、工业设备维护、暖通空调（HVAC）故障排除、电子检测和研发等。此外，许多人还利用我们的测试仪来提高能效，监测空气质量和水质，维护人们的健康，以及提升人们的生活舒适度。应用无止尽！我们的首要任务是提供优质、实惠的产品，以满足您对设备性能和可靠性的日常需求。我们秉承“以有限的预算换取坚固的工具”理念来建立品牌美誉度。我们专注于创新，并向我们的客户征求各种反馈信息，例如产品理念、最新技术、新型应用和新需求等。
