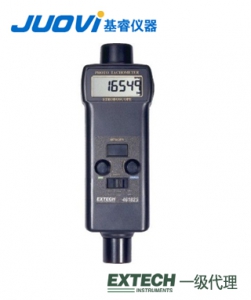

EXTECH 461825二合一光电转速仪与频闪观测仪

电路基于定制的 LSI 微处理器的设计
显示屏可反转的 10mm (0.4") 5 位（99999 计数）LCD 显示屏
测量单位 RPM（每分钟转数）
内存调取使用内存按钮记录/调取最大/最小/最后一个读数
工作温度： 0 至 50o C（32 至 122 o F）
工作湿度 < 80% 相对湿度
电源 4 节 1.5V AA 电池（UM-3 或同等类型）
重量 216g (0.48 lbs.) 仅仪表重量
尺寸 207 x 72 x 48mm (8.2 x 2.8 x 1.9")
附件反光带与便携箱
测量范围 5 至 99,999 RPM（光电转速仪）
100 至 100,000 FPM/RPM（频闪观测仪）
分辨率 0.1 RPM (<1000 RPM) 以及 1 RPM (> 1000 RPM)
精确度 ±（0.1% + 2 位）
采样时间 1 秒 (> 60 RPM)
光电转速仪探测距离 50 至 150mm（2 至 6"）典型值
注意：探测距离能否达到 300mm (12") 视环境光
线强度而定
频闪观测仪的闪光频率 100 至 100,000 FPM（每分钟闪烁次数）
频闪观测仪的闪光调整范围范围 A：100 至 1,000 FPM
范围 B：1000 至 10,000 FPM
范围 C：10,000 至 100,000 FPM
频闪观测仪的闪光管类型高效 LED 灯
频闪观测仪的闪光持续时间 60 至 1000 微秒（约为周期的 16%）
频闪观测仪的闪光色橘色
闪光灯课程和精细的闪光速率调整，以冻结和分析旋转对象
电池操作将运动分析带到任何位置
独特的显示功能，具有取决于测量模式的相反方向的字符
大型0.4“（10mm）5位LCD显示屏
基于微处理器的石英晶体振荡器保持高精度
转速表存储器存储最后，最大和最小读数

四、EXTECH 461825 操作说明：

频闪观测仪的测量步骤
使用范围/功能选择开关选择频闪观测仪的功能与范围。开关具有四个位置，其中含白色范围数字的三个位置由频闪观测仪专用。第四个位置由光电转速仪专用，并据此作出标记。
速度测量
1. 断开待测运动对象的电源，并在待测区域上粘贴一个目标标记。
2. 给运动对象通电并按下频闪观测仪的测量触发按钮。
3. 将频闪观测仪的光束瞄准待测对象的已标记区域。
4. 使用 FINE 与 COARSE 调整旋钮同步或“停止”运动对象标记的运动。标记的单一静态图像将提供实际速度测量值数据。
注意：务必小心仔细以确保标记可提供 1:1 的测量。通过检查待测对象上的静态标记数量仅为一个，而非两个、四个或更多来完成这一确认过程。两个或多个停止状态的标记表示“谐波”测量值（2:1、3:1、4:1 等等），这些值是真实速度的两倍、三倍或四倍。避免出现谐波测量值的实用方法是调整 FINE/COARSE 旋钮直至两幅图像（标记）出现，然后还是通过 FINE/COARSE 旋钮降低闪光频率直至出现单一静态图像。这就是真实速度。
检查运动对象
按上述内容测量运动对象的速度并交替地将 FINE 调整旋钮旋至较高与较低位置，进而目视检查装置的所有区域。
光电转速仪的测量步骤
1. 将范围/功能选择开关移至 PHOTO 位置即选择了光电转速仪功能。
2. 在待测对象上粘贴一小条（约 0.5"）随附的反光带。
3. 按下仪表的测量触发按钮并将光电转速仪的光源对准运动对象上的反光带标记。
4. 待 LCD 显示屏的左上角的监测指示器出现时，表示已达到同步状态。
5. 读数稳定后（约 2 秒）再松开测量触发按钮。
注意：要使低转速测量值（低于 50 转）获得更好的精确度，需使用多个反光带。仪表测量值除以反光带的数量值即可获得精确的测量数据。
