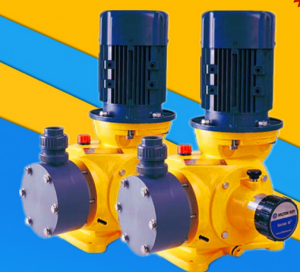

美国米顿罗MiltonRoy计量泵GM0010TR1MNN机械隔膜计量泵流量9L/H

主要性能参数

单头最大流量 : 500L/H

最高排出压力 : 12bar

调节比 10:1， 稳态精度 ±2％

吸入提升高度可达 3 米水柱

最大入口压力为 2bar

允许物料的最高温度为 40℃

主要特征

液力端

机械驱动隔膜， 物料侧无隔膜护盘， 便于物料通过

PVC、 PVDF、 316SS 、 高粘度、 浆料等多种泵头材质， 适合各种物料

自清洗单向阀结构

驱动端

可变偏心机构调节， 确保流量脉动平缓变化

增强型结构设计， 适合苛刻运行环境

耐磨球轴承， 使工作更稳定

油浴润滑， 驱动部件工作寿命长

在停机或运行状态下均可流量调节， 调节方式可选手动、 电动或变频

控制方式

电动冲程控制器， 接受外部控制信号， 调节冲程长度

供电电源 ： 220V-50Hz- 单相

输入信号 ： 4-20mA 模拟信号

输出信号 ： 4-20mA/1-5V 模拟信号、 供记录显示和控制系统使用

变频控制器， 接受外部控制信号， 调节冲程速度

供电电源 ： 220V-50Hz- 单相 /380V-50Hz- 三相

输入信号 ： 4-20mA 模拟信号

马达控制器， 以 “开 / 停 " 方式控制三相电机， 调节输出流量

供电电源 ： 200-240V/50/60Hz/ 单相

控制方式 ： 可接受 4-20mA 模拟信号、 外部脉冲信号或手动调节

主要应用

市政、 工业水与废水、 泳池等各种水处理过程

特点：

•平滑脉冲设计，无冲击                             •冲程在静态及动态条件下均可调节

•多种材质及泵头结构可选                          •可选配电动冲程控制器

•机械驱动PTFE膜片                                 •最大液体温度40 ℃＊

•手动/ 自动冲程调节可选                          •稳态精度±2%(10%~100%)

•冲程可调0~100%(自动/手动)                 •最大吸程4m水柱＊

•可选配电机控制器实现外部信号自动 控制，•最大吸入压力：20m水柱

  电机频率0~100%可调(GM泵 自动控制方式)

•可选双隔膜泵头结构

•建议维护周期：≤1.0MPa 4000h 　　　　　　

                      ≤0.7MPa 8000h

自动控制方式选择

•电动冲程控制器接受外部控制信号，调节计量泵冲程长度， 从而改变计量泵输出流量。

GM系列计量泵选择ST型。GB系列计量泵选择ECC型。

•变频控制器：接受外部控制信号，调节计量泵冲程频率，从而改变计量泵输出流量。

供 电：220V/50HZ 单向

           380V/50HZ 三相

控制信号：4~20mA

•电机控制器(VARIPULSE):

   仅用于GM系列计量泵，用于控制三相电机，改变冲程频率，从而调节计量泵输出流量。

    V 型－同计量泵一体式安装

    VR型－同计量泵分体式安装

VARIPULSE电机控制器技术参数
