普罗名特Meta泵是一种耐用、可靠的电机驱动模块式计量泵，可以和附加泵组合成多联泵以提高计量能力。有柱塞式和机械隔膜式两种计量泵。

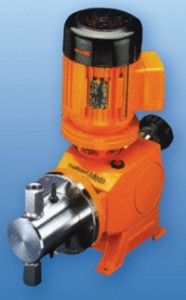

Meta柱塞式电机驱动计量泵
优点：
运行可靠性高:强劲、可靠性高并非常耐用
工艺处理质量高：柱塞式重复计量精度优于±0.5%，隔膜式优于±2%
模块式设计容易满足客户要求,应用领域广
应用领域：
锅炉水处理中，投加化学药品和按比例投加添加剂
特点：
柱塞式单泵头计量范围：6-49 l/h，240-27 bar
可组合成双联泵或三联泵。如降低背压，还可联接更多的附加泵
附加泵与主泵的冲程计数相同
标准驱动：三相电机 0.18或0.37W，230/400V，50Hz
防护等级：IP 55（可选ATEX-T3/T4）；绝缘等级：F
冲程长度0～15.5mm，调节步长0.2%
设定冲程长度：手动（可选执行器或变频驱动）
可选变频器调速，防护等级：IP54
可选带NAMUR信号的冲程传感器以记录冲程，适用于批量计量或比例计量
传动箱壳体：铸铁带丙烯酸树脂涂层，防海水腐蚀
泵头材质为不锈钢1.4571
氧化陶瓷柱塞
在规定条件和正确安装的情况下（冲程长度在10～100%），重复计量精度优于±0.5%
吸程随介质密度和粘度、连接管线尺寸和冲程数的不同而不同
环境温度：-10℃～+50℃
介质温度：0℃～+100℃
介质粘度：≤200 mPa.s(无阀弹簧);
≤500 mPa.s(有阀弹簧);
≤1000 mPa.s(经相应的设计安装);
＞1000 mPa.s（经相应的设计安装并向普罗名特咨询）
性能参数 柱塞式
型号 压力 流量 冲程流量 冲程频率 连接尺寸 吸程 重量
MTKa bar l/h ml/stroke strokes/min. Rp mWC kg
21606 216 6.1 1.42 72 1/4 4 12
24006 240 6.1 1.42 72 1/4 4 12
16208 162 8.1 1.42 96 1/4 4 12
22508 225 8.1 1.42 96 1/4 4 12
12910 129 10.2 1.42 120 1/4 4 12
21610 216 10.2 1.42 120 1/4 4 12
10812 108 12.2 1.42 144 1/4 4 12
21012 210 12.2 1.42 144 1/4 4 12
10213 102 13.0 3.01 72 1/4 4 17
11313 113 13.0 3.01 72 1/4 4 17
07617 76 17.3 3.01 96 1/4 4 17
10617 106 17.3 3.01 96 1/4 4 17
06122 61 21.7 3.01 120 1/4 4 17
10222 102 21.7 3.01 120 1/4 4 17
05126 51 26.0 3.01 144 1/4 4 17
09926 99 26.0 3.01 144 1/4 4 17
05425 54 24.6 5.71 72 3/8 4 23
06025 60 24.6 5.71 72 3/8 4 23
04033 40 32.8 5.71 96 3/8 4 23
05633 56 32.8 5.71 96 3/8 4 23
03241 32 41.1 5.71 120 3/8 4 23
05441 54 41.1 5.71 120 3/8 4 23
02749 27 49.3 5.71 144 3/8 4 23
05249 52 49.3 5.71 144 3/8 4 23
过流部件材质
泵头 吸排口阀体 密封件 阀球
SST 不锈钢1.4404 不锈钢1.4404 含碳聚四氟乙烯 陶瓷
Meta隔膜式计量泵
特点：
计量范围：40-1000 l/h，12-3 bar
隔膜由高质量织物增强EPDM（三元乙丙橡胶）制作而成，与介质接触的是特氟龙
电机功率: 0.18、0.37、0.75kW，电压415V
泵头材质：聚氯乙烯，聚丙烯，不锈钢或特氟龙
如需自动控制，可选电机速度控制器或伺服控制器调节冲程长度
性能参数 隔膜式
型号 压力 流量 冲程流量 冲程频率 连接尺寸 吸程 重量
MTMA bar
PP/SS l/h
PP/SS ml/stroke strokes/min. G-DN mWC kg
PP/SS
12040 10 40 15.0 50 1 1/4-20 5 16/20
12065 10/12 65/62 15.0 72 1 1/4-20 5 16/20
12086 10/12 86/83 15.0 96 1 1/4-20 5 16/20
12108 10/12 108/104 15.0 120 1 1/4-20 5 16/20
12130 10/12 130/125 15.0 144 1 1/4-20 5 16/20
10173 10 173 30.0 96 1 1/4-20 3 19/22
10200 10 200 44.8 72 1 1/4-20 3 19/22
07216 7.5 216 30.0 120 1 1/4-20 3 16/20
10216 10 216 30.0 120 1 1/4-20 3 19/22
06260 6 260 30.0 144 1 1/4-20 3 16/20
10260 10 260 30.0 144 1 1/4-20 3 19/22
10330 10 330 44.8 120 1 1/4-20 3 19/22
09395 9 395 44.8 144 1 1/4-20 3 19/22
05440 5 440 61.3 120 1 1/2-25 2 23/27
03530 3 530 61.3 144 1 1/2-25 2 20/24
05530 5 530 61.3 144 1 1/2-25 2 23/27
08530 8 530 61.3 144 1 1/2-25 2 25/29
03662 3 662 89.7 120 1 1/2-25 2 23/27
03790 3 790 89.7 144 1 1/2-25 2 23/27
05790 5 790 89.7 144 1 1/2-25 2 23/27
03960 3 960 89.7 192 1 1/2-25 2 23/27
041000 4 1000 89.7 192 1 1/2-25 2 25/29
