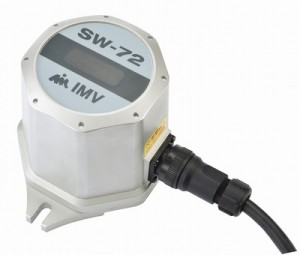

SW-72型 测振仪

SW-72型


特点：
安心的高精确度
采用高精确度的伺服型检测器
可以1Gal为单位显示、报警设定
显示最大加速度值
全方位无指向性
至3000Gal，对应于垂直下落类型地震
设置简单
检测器内藏与接线盒中
采用DC24V电源

功能：
检测方式
矢量合成加速度，全方位无指向性检测
检测振动范围
DC～30Hz（-3dB）
加速度测定范围
0.5～3000Gal（3组份矢量合成值）
低通滤波器
30Hz（-3dB）
A/D变换器
16bit、100Hz采样
显示
7段LED、4位表示
报警点
3段报警点设定
报警设定值
加速度5～999Gal、1Gal间隔任意设定
警报接点
1a接点
测定值　100V-1.3A（AC/DC兼用）
使用继电器：松下製　PD1a型（AQY275A）
报警复位方式
a,外部接线
b.内部自动归位
1～9999秒、1秒间隔任意设定（自动清零）
电源
DC24V±10%
使用温度
0～50℃
使用湿度
10～100％RH
耗电量
5VA以下
构造
防水构造（IP68）
材质
铝合金
重量
约4公斤
涂层颜色
灰色
DC输出
DC4～20mA、负荷0～300Ω、DC1～5V、负荷100kΩ以上
加速度10～3000Gal、1Gal间隔任意设定
安装方法
螺栓固定
输入电缆
专用5m
富士电线工业性仕上外径　約10mm
FKEV-SB 0.3×8P外径约10mm
