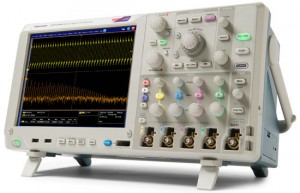

MSO/DPO5000混合信号示波器系列拥有高达2 GHz的带宽和10 GS/s的采样率,提供了经济而又功能强大的基于Windows®的示波器。它提供了十几种不同的应用软件,您可以使用一台仪器测试多种不同的应用。泰克独有的功能如Fast Acq®和DPX®技术及杰出的触发套件,可以迅速发现其它示波器漏掉的间歇性事件。再加上完善的分析工具和创新的Wave Inspector®控制功能,MSO/DPO5000系列为您简化和加快复杂设计调试提供了所需的多功能工具。
功能 |
优点 |
4条模拟通道和16条数字通道 | 在一台仪器上分析模拟信号和数字信号,在系统级调试复杂的设计。 |
FastAcq,支持数字荧光显示 | 泰克专有的FastAcq™技术,迅速发现毛刺和偶发事件。>250,000波形/秒的最大捕获速率,快速显示难检异常事件。 |
一套完整的触发功能 | 350多种触发组合,包括建立时间/保持时间触发、串行数据包触发和并行数据触发,迅速捕获异常信号。 |
Wave Inspector®控制功能 | 简便地搜索、标记和导航长记录长度,找到事件发生的所有时点。 |
内置分析工具 | 53种自动测量、测量统计、直方图和高级波形数学运算,分析设备。 |
并行总线触发和分析(MSO系列) | 自动触发、解码和搜索功能,迅速调试并行总线。高达60.6 ps的定时分辨率,捕获快速跳变。 |
串行触发和分析选项 | 自动触发、解码和搜索功能,迅速调试常见串行总线– I2C, SPI, RS-232/422/485/UART, USB2.0, Ethernet, MIL-STD-1553B, CAN, LIN 和 FlexRay。 |
应用软件包 | 标配抖动和眼图分析及十几种电源分析、存储器分析等选配软件包,把示波器转换成专用应用仪器。 |
低电容无源电压探头 | 标配4只探头,提供了业内最佳的4pF电容负荷,保证准确测量。 |
MSO/DPO5000系列每台示波器标配四只TPP0500 500 MHz、10X无源电压探头 (350和500 MHz型号)或四只TPP1000 1 GHz、10X无源电压探头(1 GHz和2 GHz型号)。另外每台MSO还提供一只P6616 16通道逻辑探头。
更换探头 | |||
TPP0500 | 500 MHz, 10X无源电压探头 | 查看报价 | 快速报价 |
TPP1000 | 1 GHz, 10X无源电压探头 | 查看报价 | 快速报价 |
P6616 | 16通道逻辑探头 | 查看报价 | 快速报价 |
以下是常用探头和附件的列表。没有找到您需要的探头和附件?访问Probes & Accessories Advisor以寻找适合您的应用的合适探头。
有源探头 | |||
TAP2500 | 2.5 GHz有源单端探头 | 查看报价 | 快速报价 |
TAP1500 | 1.5 GHz有源单端探头 | 查看报价 | 快速报价 |
P6616 | 16通道逻辑探头 | 查看报价 | 快速报价 |
差分探头 | |||
TDP0500 | 500 MHz, 42 V差分探头 | 查看报价 | 快速报价 |
TDP1000 | 1 GHz, 42 V差分探头 | 查看报价 | 快速报价 |
TDP3500 | 3.5 GHz高压差分探头 | 查看报价 | 快速报价 |
P5205 | 100 MHz, 1300 Vp-p高压差分探头 | 查看报价 | 快速报价 |
电流探头 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
TCP0030 | 120 MHz, 30 A AC/DC 电流探头 | 查看报价 | 快速报价 | ||||||||||||||||||||||||||||||||||||||||||||||||||
TCP0150 | 20 MHz, 150 A AC/DC 电流探头 | 查看报价 | 快速报价 |
探头捆绑套件 | |
电源分析解决方案捆绑套件(选项PS1) | TPA-BNC适配器, 探头校准和偏移校正夹具, P5205高压探头, TCP0030电流探头和PWR电源分析软件。 |
附件 | |||
NEX-HD2HEADER | Mictor连接器到0.1"头部引脚 | 查看报价 | 快速报价 |
AC4000B | 软手提箱 | 查看报价 | |
HCTEK54 | 硬手提箱 (要求ACD4000B) | 查看报价 | 快速报价 |
RMD5000 | 机架安装套件 | 查看报价 | 快速报价 |
1 要求:一个TPA-BNC适配器
