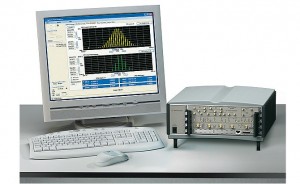

高效的安捷伦脉冲分析仪系统为雷达系统提供高分辨率/高吞吐量的频率和时间间隔分析测量。
出色的测量效率
宽带宽、双通道、带有内置探测器的射频输入参考模块（IRM）和一个超低噪声/低抖动的 10 MHz 参考振荡器包括了所有必需的信号路由、TDC 时钟和 10 MHz 参考输出。IRM 具有灵活的内部触发和外部触发功能，使 PAS 能够与其他测量仪器保持同步，对运行中的雷达系统进行测量。
通过使用零静寂时间和时间数据转换器（TDC）技术，PAS 达到极高的存储器利用率和数据传输率。通过只存储射频脉冲上升和下降边沿的精确时间，PAS 可以充分利用 TDC 的 4 M 事件双存储器体系结构，从而以每秒高达 1 M 事件的速率进行不限时间的捕获，能够实现卓越的精度和 50 ps 的时间分辨率，而无需考虑时间记录长度。
使用这些产品的典型应用包括：雷达、激光雷达和声纳的脉冲分析应用。
使用标准的安捷伦脉冲分析仪系统（Z2090B-170）进行时间间隔分析
可选的 4 通道数字转换器，实现高达 8 GS/s 的采样率和 10 位的分辨率（Z2090B-171）
可选的 VSA 软件，提供广泛的解调和分析能力（Z2090B-172）
注：用脉冲分析仪系统替换 HP 5371A / 5372A 和 HP 53310A
