8990B 峰值功率分析仪

• 频率范围：50 MHz ～ 40 GHz（取决于传感器）
• 动态范围：-35 dBm ～ +20 dBm
• 5ns 快速系统上升/下降时间
• 100 MSa/s 的连续采样速度，每秒读数超过 1500 个
• 4 个通道（两个射频通道和两个视频通道），可兼容 U2000 系列功率传感器（使用 USB 主设备进行连接）
• 利用自动脉冲时延测量功能，可在通道间执行 15 种脉冲特征测量
• 双屏幕缩放窗口，提供 20 倍的缩放功能
• 内置调零和校准功能


更快、更精确和更详细的脉冲测量

8990B 峰值功率分析仪是专门用于测量和分析射频脉冲的高性能射频峰值功率计。8990B 可实现 5 ns 的上升时间/下降时间（与 N1923A/N1924A 宽带功率传感器配合使用），创造了峰值功率测量市场中的新记录，使研发工程师和技术人员可以在模块设计、验证和故障诊断过程中以高精度捕获更多的脉冲测量结果。

8990B 拥有两个射频通道和两个视频通道，可测量射频和微波功率的动态或时间相关参数性能。8990B 提供高达 100 MSa/s 的采样率，研发工程师由此可以获得需要的高分辨率来探测信号迹线中的异常情况，从而对设计进行改进。

使用简单、容易触发、方便测量

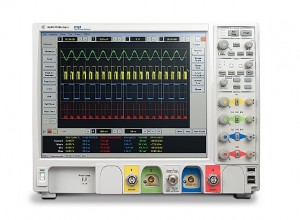

8990B 峰值功率分析仪配有 15 英寸 XGA 彩色触摸式显示屏，能够同时显示四个通道的结果，获得更详细的图像。8990B 提供内部和外部触发功能，以及 15 种脉冲参数测量和游标测量， 包括上升时间、下降时间、脉冲倾斜、脉冲宽度和时延等。
