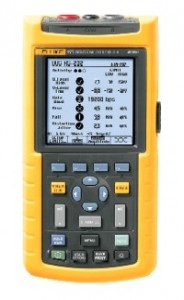

Fluke 125 工业用万用示波表: 拥有Fluke 120 系列示波表的全部功能，同时还包括工业总线运行状况测试功能和高级电源测量功能 Fluke 120 系列示波表精巧紧凑，结实耐用，是工业故障处理和安装应用场合的理想解决方案。Fluke 125 系列工业万用示波表是在Fluke 120 系列示波表基础上发展而来的，拥有Fluke 124 系列示波表的全部功能，同时还能测量和分析常见工业总线上的信号质量。 Fluke 125是那些工作对象为工业设备以及连接这些设备的工业网络的维护工程师的最佳选择

商品编号：20120273
商品重量：1.000 克(g)
货　　号：20120273
品　　牌：福禄克
计量单位：台

销售价：￥0.00

Fluke 125 的额外功能

Fluke 125 是在Fluke 124 基础上发展而来的，拥有后者的全部功能和特性。更重要的是，总线运行状态模式允许用户分析工业总线和网络中的信号质量，并比较所测得的信号是否符合标准信号要求。

本部分专门介绍Fluke 125 系列工业万用示波表的总线运行状况测试功能。如需详细了解常见的测试功能，请参见Fluke 120 系列工业万用示波表页面 – 点击此处。

对于需要维修工业机器以及与机器相连的工业网络的维修工程师而言，Fluke 125 是一款不可多得的示波表。 Fluke 125 不但拥有 Fluke 124 的所有功能，而且还提供了下列功能:

总线运行状况模式可以测量工业总线和网络（如 CAN 总线、总线、RS-232 等）中的电气信号，并明确地指示信号是“良好、“微弱还是“很差。 Fluke 125 可在电气信号通过网络传输时验证电气信号的质量。它检查信号的电平和速度、传输时间以及失真，然后与相应的标准值进行比较，从而帮助用户找出错误，如不正确的电缆连接和端接器等。它能帮助用户找出错误的根源，以防通信中断。支持所有常见的工业网络类型！

此外，Fluke 125 还可以为单相系统、平衡式三相系统、谐波模式等提供高级电源测量。如需了解这些电气测试的详细信息，请参见 Fluke 125 的相关描述（与Fluke 120 系列一样）。单击此处。

对于Fluke 125，Fluke 124 的所有技术指标均适用。更重要的是，还包括总线运行状况测试功能，如下所述。如需详细了解Fluke 125 的常规技术指标，请参考Fluke 120系列工业万用示波表。

技术指标

带宽

40 MHz

采样率:

	2.5 GS/s 重复采样
	25 MS/s 单次采样

总线运行状况测试功能

总线运行状况测试:

使用自动测量和分析功能检验工业总线系统的电气参数。除此之外，还提供了眼图模式以便用户对信号质量进行直观检查。

参数分类:

	默认值:
•	完全在限制值范围内 = ‘良好’
•	在限制值的指定百分比范围内 = ‘微弱’
•	超出限制值 = ‘极差’
	限制值（设为默认值）基于所选总线类型的工业标准值或用户设定的值。

支持的总线系统:

•	AS-i (EN50295, 166 kb/s)；
•	CAN-bus（ISO-11898，最大 1 Mb/s）；
•	Interbus S (EIA-485, 500 kb/s);
•	ControlNet（61158 类型 2，5Mb/s）；
•	Modbus（EIA-232，最大 115 kb/s；EIA-485，最大 10 Mb/s）；
•	Foundation Fieldbus H1（61158 类型 1，31.25 kb/s）；
•	Profibus DP（EIA-485，最大 10 Mb/s）；
•	Profibus PA（61158 类型 1，31.25 kb/s）；
•	Ethernet 10Base2（同轴电缆）；
•	Ethernet 10BaseT (UTP, 10 Mb/s)；
•	RS-232（EIA-232，最大 115 kb/s）；
•	RS-485（EIA-485，最大 10 Mb/s）；
•	用户定义的单根导线或平衡式系统。

模式:

•	波形参数分析、自动读数和参数检验（良好/微弱/极差）；测试限制值基于工业标准或由用户设定。
•	眼图显示模式。

测量参数（如果适用）:

•	波特率，
•	上升时间，
•	下降时间，
•	上限，
•	下限，
•	偏压水平，
•	信号幅度，
•	失真，
•	抖动。

眼图显示模式:

根据显示暂留时间，显示总线信号波形。用户可以修改 Timebase（时基）和衰减设置。

额外的电源测量功能（仅限 Fluke 125）

测量类型:

•	瓦特，
•	VA，
•	VAR，
•	功率系数 (PF)

电源配置:

单相或平衡式三相（三角形配置）主电源

电压测量

通道 A；使用 STL120、电压探针或直接输入

最高安全工作电压

通道 B；使用 i400s（随附）或其它兼容电流钳表

电流钳表或分流灵敏度:

0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。

谐波模式（仅限 Fluke 125）

将波形信息转换成谐波显示（使用 FFT 处理），其中显示第 1 个（最多至第 33 个）谐波的相对振幅

分析波形:

自动生成电压波形（通道 A）、电流波形（通道 B）或功率（通道 A x 通道 B）。

谐波频率范围:

	DC 可达第 33 个谐波（基本型最高 60 Hz）；
	DC 可达第 24 个谐波（基本型最高 400 Hz）。

显示

图形显示第 1 个（最多至第 33 个）谐波和 DC；相对于基本型的振幅以 % 为单位进行显示

测量:

	各个谐波的相对振幅；
	THD，单位: %r 或 %f。

型号名称

描述

Fluke 125

具有总线运行状况测试功能的工业示波表 (40 MHz)

所有型号包括:

STL120 屏蔽型测试线套件
HC120 钩夹
BB120 屏蔽型 BNC 接头
AC120 鳄鱼夹
PM8907 电池充电器/线路电压转换器
BP120MH - NiMH 电池组（已安装）
入门手册
多语种用户手册光盘

Fluke 124/125 还包括:

VPS40 电压探头, 40 MHz, 10:1

Fluke 125 型号还随附了以下物品:

I400s AC 电流钳表

Fluke 125/S

具有总线运行状况测试功能的工业示波表 (40 MHz)，随附 SCC120 套件

SCC120 套件包括:

C120 硬盒
OC4USB 接口电缆
SW90W FlukeView 示波表软件

有关 Fluke 120 系列所有产品型号的概述。

机套和挂件
C120	硬质便携箱
C125	仪表包
C75	附件包
Fluke MeterCleaner™ 纸巾	Fluke MeterCleaner™ 纸巾

测试线，探头和线夹
AC120	AC120 适用于 120 系列的鳄鱼夹套件（1 红，1 灰，1 黑）
DP120	DP120 差动电压探针
HC120	HC120 适用于 120 系列的钩夹套件（1 红，1 灰）
ITP120	ITP120 光隔离触发探针

电流钳
80i-110s	交/直流电流钳
CS20MA	电流分流，4~20 mA，30V CAT III
i1000s	交流电电流探头
i1010	交/直流电流钳
i200s	交流电流钳
i3000s Flex-24	AC 电流钳型表, 610 mm
i3000s Flex-36	AC 电流钳型表, 915 mm
i3000s	交流电电流钳表
i30s	AC/DC 电流钳表
i310s	电流仪表
i400s	交流电电流钳表
i410	交/直流电流钳
i5S	AC 电流钳表

温度
80PK-22	SureGrip 浸入式温度探头
80PK-24	SureGrip 气体温度探头
80PK-26	SureGrip 锥形温度探头
80PK-3A	表面探头
80PK-8	管夹式温度探头
80T-150UA	通用温度探头
80TK	热电偶模块

光纤测试
FOM 光缆计	FOM 光缆计

压力
PV350	压力真空模块

电池，充电器和适配器
BHT190	用于工业总线连接的分线适配器
BP120MH	BP120MH 镍氢(NiMH)电池组，适用于Fluke 120 系列、Fluke 43和43B
PM8907	PM8907电源适配器/电池充电器

选件
BB120	BB120 带护套的橡胶插头至雌头BNC的适配器
SCC120	SCC120 超值套件
SCC128	SCC128 汽车排障工具包（120 系列）

电缆和硬件
OC4USB	USB 接口电缆
PAC91	打印机适配器电缆
PM9091	同轴 BNC 电缆套件，彩色编码，每套 3 根，每根 1.5 米

软件
SW90W	FlukeView 示波表软件
