主要特性与技术指标
- 10 MHz 至 67 GHz
- 2 端口或 4 端口,具有两个内置信号源
- 可提供 4 端口 110 GHz 单次扫描解决方案
- 110 dB 系统动态范围,32001 个点,32 个通道,5 MHz 中频带宽
- 高输出功率(67 GHz时功率为+10 dBm)和宽功率扫描范围(XX dB)
- 67 GHz、+11 dBm 时,接收机压缩精度为 0.1 dB
描述
全球最广泛的单次连接测量应用软件

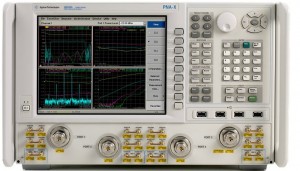

PNA-X 网络分析仪是全球功能最全、最灵活的单次连接微波测试引擎,可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号选择:13.5、26.5、43.5、50 和 67 GHz,可满足您特定的器件测试需求。PNA-X 具有内置的第二个信号源、合路器和内部信号路由开关,能够提供无与伦比的可配置性。
取代机架和堆叠
使用 PNA-X,您可以通过取代机架和堆叠来减少设备数量。
应用软件包括:
- S 参数(连续波和脉冲)
- 噪声系数
- 增益压缩
- 互调和谐波失真
- 转换增益/损耗
- 真正差分激励
- 毫米波
- 天线测试
