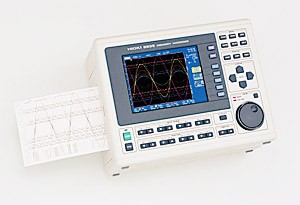

HIOKI 8835-01存储记录仪
便于察看、高集成度、多通道、现场测试方便快捷
8835-01 存储记录仪在选用输入单元时可提供4～8个通道，支持多种信号的捕捉。8835-01是原来8835内存的8倍，可以进行长期记录。
HIOKI 8835-01存储记录仪的基本参数
|
测量量程 |
10mV～50V/格，12档量程(10格f.s.)分辨率：量程的1／160 |
|
频率特性 |
DC～400kHz，±3dB(使用 8936 模拟单元/选件) |
|
记忆功能的时间轴 |
100μs～5分钟/格，20档量程(1格=100采样) |
|
功能 |
存储记录，记录，RMS记录（仅用于50/60HZ或DC），﹡记录和存贮，﹡FFT |
|
输入通道数 |
4个模拟通道+16个逻辑通道（使用8936) |
|
存储容量 |
12bits ×4MW／通道（使用1个通道） |
|
数据存储 |
FDD软驱逐1个，III型PC卡1个，SRAM，闪存ATA，硬盘卡 |
|
接口 |
LAN，GP-IB，或RS-232C(选件，使用PC卡) |
|
显示和记录 |
110mm×30m,卷装热敏记录纸， 记录速度：25mm/s，6.4 英寸彩色TFT液晶显示 |
|
其他功能 |
定标，波形参数计算，存储分区，光标读数等 |
|
电源供应 |
AC 100～120V或200～240V(50/60HZ), ﹡10～28V DC，使用9439 DC电源转换器 |
|
体积及重量 |
285宽×220高×132厚mm，4.5kg |
|
附件 |
电源线（1），记录纸（1），防尘套（1） PC卡保护器（1个），波形查看软件（1） |
HIOKI 8835-01存储记录仪的选件
|
存储媒介 |
|
9626 PC CARD 32M (PCMCIA适配器及密集闪存卡设备, 32 MB) |
|
9627 PC CARD 64M (PCMCIA适配器及密集闪存卡设备, 64 MB) |
|
9726 PC CARD 128M (PCMCIA适配器及密集闪存卡设备, 128 MB) |
|
9727 PC CARD 256M (PCMCIA适配器及密集闪存卡设备, 256 MB) |
|
9728 PC CARD 512M (PCMCIA适配器及密集闪存卡设备, 512 MB) |
|
9221 记录纸 |
|
*220H 卷纸器 纸宽70～220mm |
|
输入模块 主机的插入模块装卸简易 注:不提供输入线,请分别购买与探头型号相对应的输入线 |
|
8936 模拟单元 |
|
8937 电压/温度单元 |
|
8938 FFT 模拟单元 |
|
8939 应变单元 |
|
8940 F/V单元 |
|
8946 4ch 模拟单元 |
|
8947 电荷单元 |
|
逻辑信号测量 |
|
9320 逻辑探头 4通道，开/关探测电压/接触信号 |
|
9321 逻辑探头 4通道隔离，开/关探测交/直流电压 |
|
电压测量 |
|
9197 连接线 高压用（上限500V） |
|
9198 连接线 低压用（上限300V） |
|
9322 差分探头 上限为直流2kV,交流 |
|
9324 电源线 逻辑接口用 |
|
9325 电源线 8940传感器接口用 |
|
9217 连接线 隔离的BNC接口到隔离的BNC接口，用于输入模块与隔离BNC接口的连接。 |
|
*9165 连接线 金属BNC接口到金属BNC接口，用于输入模块与金属BNC接口的连接 |
|
*9303 PT 隔离变压器，400V或200V交流输入，10V交流输出，用于交流电力线测量 |
|
电流测量 |
|
9018-10 钳式探头 输入：10～500A 40Hz～3kHz 0.2V交流输出。BNC接口 |
|
*9132-10 钳式探头 输入： 20～1000A 40Hz～1kHz 0.2V交流输出。BNC接口 |
|
*CT-101A 分线器 用于100V/50A，用钳式探头可以方便地测量交流100V的线性电?/font> |
|
*9270 钳式传感器 可以用来观察交流电流波形的形变。输入：上限为20A，5～50kHz 2V交流输出 |
|
9277 CT通用钳 由直流到交流形变的观测波形。 输入：上限20A，DC～100kHz 2V交流输出 |
|
3273 钳式探头 宽频带（DC～5MHz）,mA量级 ～15A的峰值电流。需由3272或8940 F/V单元供电。 |
|
PC通讯器 |
|
9557 RS-232C 卡 PCMCIA |
|
9558 GP-IB 卡 PCMCIA |
|
9559 PRINTER 卡 PCMCIA |
|
9578 10BASE-T LAN 卡 |
|
9642 LAN电缆 (5m长) |
|
9333 LAN通讯软件 将存储记录仪连接到LANs，向PC机高速传输波形数据 Windows 95/98/Me, 或 Windows NT 4.0 |
|
9335 波形处理软件 在PC上显示，转换和打印波形 Windows 95/98/Me, NT4.0/2000, XP |
|
其他选件 |
|
9540-01 功能升级盘（将8835-01升级） |
|
9388 携带盒 |
|
9439 直流电源转换器 提供10～28V量程内的直流操作电源。 |
|
9199 转换器 卷胶/BNC转换，用于BNC接口与输入模块的连接 |
