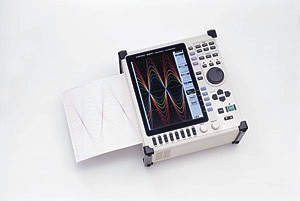

HIOKI 8841存储记录仪


查看大图

HIOKI 8841存储记录仪

HIOKI 8841存储记录仪拥有16个完全隔离通道的主流记录仪 8841存储记录仪配置了A4尺寸宽幅热敏打印纸和大屏幕显示器,这种独特的设计使它们既可用作桌面式记录仪,又可用作平台式记录仪。这些机型结合了轻便性及高可靠性,既确保了高性能又容易操作,可配置为标准的便携式16通道记录仪,适用于多领域各种数据的捕捉。

  • 商品编号:20120252
  • 商品重量:1.000 克(g)
  • 货  号:20120252
  • 品  牌:日本日置
  • 计量单位:
  • 销售价: ¥0.00

HIOKI 8841存储记录仪的性能:

拥有16个完全隔离通道的主流记录仪 8841存储记录仪配置了A4尺寸宽幅热敏打印纸和大屏幕显示器,这种独特的设计使它们既可用作桌面式记录仪,又可用作平台式记录仪。这些机型结合了轻便性及高可靠性,既确保了高性能又容易操作,可配置为标准的便携式16通道记录仪,适用于多领域各种数据的捕捉。

HIOKI 8841存储记录仪的基本参数

测量量程
使用8936模拟单元/选件

5mV20V/格,12档量程(20f.s.)分辨率: 量程的1/80

频率特性

DC400kHz,±3dB (使用8936模拟单元/选件)

存储功能的时间轴

100μs5分钟/格,20档量程,(1格=100采样)

功能

存储记录,记录,RMS记录(50/60HzDC),
记录和存储, FFT

输入通道数

8个模拟通道+16个逻辑通道(使用8936
16个模拟通道+16个逻辑通道(使用8946

内存容量

12bits ×4MW﹡/通道(使用2个通道)
﹡存储容量可扩展到4

数据存储

FDD×1个,IIIPC卡1个,SRAM,闪存ATA,硬盘卡

接口

LAN,SCSI(用于连接MO光驱标准配置)GP-IBRS-232C,外部打印机(选件,使用PC卡)

显示和记录

216mm ×30m,卷装热敏记录纸,
记录速度:25mm/s,10.4英寸彩色TFT液晶显示

其他功能

定标,波形参数计算,存储分区,光标读数等

电源供应

AC 100240V50/60Hz)﹡DC1028V,使用9433DC电源转换器

体积及重量

280×300×140mm,6kg

附件

电源线(1),记录纸(1卷),防尘套(1),PC卡保护器(1),波形查看软件(1)


HIOKI 8841存储记录仪的选件:

输入模块
主机的插入模块装卸简易
:不提供输入线,请分别购买与探头型号相对应的输入线.
存储媒介
8936 模拟单元 9626 PC CARD 32M
(PCMCIA适配器及密集闪存卡设备, 32 MB)
8937 电压/温度单元
8938 FFT 模拟单元 9627 PC CARD 64M
(PCMCIA适配器及密集闪存卡设备, 64 MB)
8939 应变单元
8940 F/V单元 * 88418842用,V2.10或以上版本 9726 PC CARD 128M
(PCMCIA适配器及密集闪存卡设备, 128 MB)
8946 4ch 模拟单元
8947 电荷单元 * 88418842用,V2.20或以上版本 9727 PC CARD 256M
(PCMCIA适配器及密集闪存卡设备, 256 MB)

工厂装配选件 9728 PC CARD 512M
(PCMCIA适配器及密集闪存卡设备, 512 MB)
9608 存储扩展板(24MW
可将仪器内存扩展4倍 需指定:非用户安装
9607 MO单元 (640 MB to 128 MB) 9231 记录纸 30m6/
*220H 卷纸器 纸宽70220mm
电压测量
9197 连接线 高压用(上限500V) 逻辑信号测量
9198 连接线 低压用(上限300V) 9320 逻辑探头 4通道,开/关探测电压/接触信号
9322 差分探头 上限为直流2kV,交流 9321 逻辑探头 4通道隔离,开/关探测交/直流电压
9324 电源线 逻辑接口用
9325 电源线 8940传感器接口用 电流测量
9217 连接线
隔离的BNC接口到隔离的BNC接口,用于输入模块与隔离BNC接口的连接。 9018-10 钳式探头 输入:10500A 40Hz3kHz 0.2V交流输出。BNC接口
*9165 连接线 金属BNC接口到金属BNC接口,用于输入模块与金属BNC接口的连接 *9132-10 钳式探头 输入: 201000A 40Hz1kHz 0.2V交流输出。BNC接口
*9303 PT
隔离变压器,400V200V交流输入,10V交流输出,用于交流电力线测量 *CT-101A 分线器 用于100V/50A,用钳式探头可以方便地测量交流100V的线性电流
*9270 钳式传感器
可以用来观察交流电流波形的形变。输入:上限为20A550kHz 2V交流输出
注:仅用于与9555 传感器单元或8940 F/V单元的连接。

PC通讯器
9557 RS-232C 卡 PCM-CIA
9558 GP-IB 卡 PCMCIA *9271 钳式传感器
可以用来观察交流电流波形的形变。输入:上限为200A550kHz 2V交流输出
注:仅用于与9555 传感器单元或8940 F/V单元的连接。
9559 PRINTER CARD PCMCIA
9642 LAN电缆 (5m) *9272 钳式传感器
可以用来观察交流电流波形的形变。输入:上限为20/200A510kHz 2V交流输出
注:仅用于与9555 传感器单元或8940 F/V单元的连接。
9333 LAN通讯软件 将存储记录仪连接到LANs,向PC机高速传输波形数据
9335 波形处理软件 在PC上显示,转换和打印波形 Windows 95/98/Me, NT4.0/2000, XP 9318 转换电缆
将钳式传感器连接到8940
9277 CT通用钳
由直流到交流形变的观测波形。 输入:上限20ADC100kHz 2V交流输出
其他选件 9278 CT通用钳
由直流到交流形变的观测波形。 输入:上限200ADC100kHz 2V交流输出
9397-01 携带盒
9433 直流电源转换器
提供1028V量程内的直流操作电源。 *9279 CT通用钳
由直流到交流形变的观测波形。 输入:上限500ADC20kHz 2V交流输出
注:仅用于与9555 传感器单元或8940 F/V单元的连接。
9199 转换器
卷胶/BNC转换,用于BNC接口与输入模块的连接
*9555 传感器单元
9270927292779279钳式传感器配合使用。供电单元。
9318 转换电缆
9270927292779279钳式传感器连接到8940 F/V单元
3273 钳式探头 宽频带(DC5MHz,mA量级 ~15A的峰值电流。需由32728940 F/V单元供电。
3274 钳式探头 宽频带(DC10MHz,mA量级 ~150A rms的电流。
3275 钳式探头
宽频带(DC10MHz,mA量级 ~500A rms的电流。

3272 供电电源
用于327332743275的供电电源
9319 转换电缆
32733274连接到8940 F/V单元
