Fe-Ni系软磁合金(坡莫合金)铁芯


查看大图

Fe-Ni系软磁合金(坡莫合金)铁芯

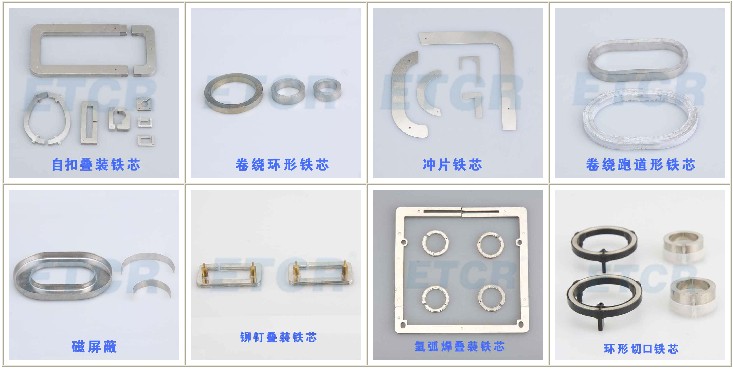

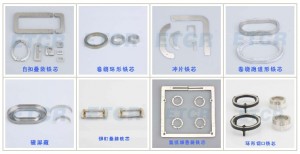

根据用户的尺寸和性能要求,采用卷绕、冲压、铆接、自扣成型、胶制圆棒等工艺制造的铁芯。具有优越的磁性能,具有极高的起始磁导率和大磁导率,极低的矫顽力,较低的饱和磁感,适合于弱磁场中的应用。

  • 商品编号:456546454512312
  • 商品重量:1.000 克(g)
  • 货  号:223132456798798
  • 品  牌:广州铱泰
  • 计量单位:
  • 销售价: ¥0.00

一、 材料牌号:1J/50、1J79、1J85


二、 产品特点用途


根据用户的尺寸和性能要求,采用卷绕、冲压、铆接、自扣成型、胶制圆棒等工艺制造的铁芯。具有优越的磁性能,具有极高的起始磁导率和大磁导率,极低的矫顽力,较低的饱和磁感,适合于弱磁场中的应用。


时候弱磁场中的应用,用途有高灵敏度和小型功率变压器、小功率磁放大器、继电器、磁记录装置用磁头、零序电流互感器、功率变换器、精密电流互感器、磁放大器、电源变压器、扼流圈、脉冲变压器、变极性脉冲变压器、直流电压变换器、磁放大器、磁调制器、恒电感元件、单极性脉冲变压器、磁屏蔽等。

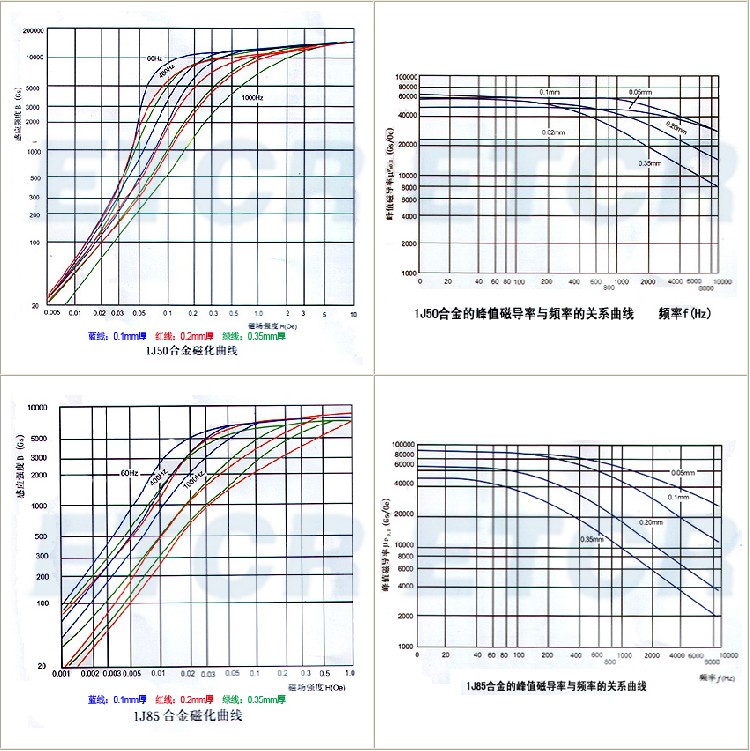

三、 材料规格性能

牌号

级别

带材厚度mm

0.001磁场磁导率Uo

最大磁导率Um

矫顽力Hc

饱和磁感应强度Bs

Gs/Oe

Gs/Oe

Oe

Gs

不小于

不小于

不小于

不小于

1J50

YB/T5251-93

0.1

3200

32000

0.18

15000

0.2

3600

40000

0.14

0.3

4000

45000

0.13

0.5

3600

45000

0.12

0.8

3300

42000

0.16

1.0

3000

38000

0.20

企标

0.1

8000

40000



0.2

8000

40000



0.3

8000

40000



1J79

YB/T5251-93

0.05

20000

150000

0.03

7500

0.1

22000

200000

0.02

0.2

24000

220000

0.015

企标

0.05

20000

110000



0.1

22000

140000



0.2

24000

145000



1J85

YB/T5251-93

0.05

20000

150000

0.02

6500

0.1

90000

200000

0.015

0.2

95000

220000

0.01

0.3

90000

250000

0.009

0.5

75000

230000

0.012

0.8

70000

200000

0.015

1.0

70000

200000

0.025

企标

0.05

60000

110000



0.1

80000

150000



0.2

80000

150000



0.3

70000

140000



注:上表中的YB/T5251-93是在直流状态下测得磁性能,企标磁性能是根据用户的实际使用需求,在交流50Hz下测的交流磁性能。
