ETCR148超大口径钳形漏电流/电流传感器适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用最新CT技术，超大口径(108mm×148mm：可钳φ108mm电缆，或160mm×4mm扁排线或扁钢地线）、便携式钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR148超大口径钳形漏电流传感器其钳头铁芯选用特殊合金，采用最新磁性屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。
二．规格
功 能 | 交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测 |
检测方式 | 钳形CT |
钳口尺寸 | 108mm×148mm(可钳φ108mm电缆或160mm×4mm扁排线或扁钢地线) |
量 程 | 0.0mA～3000A |
分 辨 率 | 0.1mA |
精度等级 | ±2.0%FS (50Hz/60Hz；23℃±2℃，70%RH以下，导线处于钳口中心位置) |
匝 比 | 3000:1 |
相位误差 | ≤3°(50Hz/60Hz；23℃±2℃) |
参考负载 | RL：0～300mA≤3kΩ；0～30A≤30Ω；0～4000A≤0.3Ω |
输出方式 | 电流感应输出 |
输出接口 | 2线头或选标准万用表笔插头 |
输出线长 | 2m |
电场干扰 | 带屏蔽的外电场100A靠近10mm时约5mA |
导线位置 | 被测试导线处于钳口的中心位置 |
电流频率 | 45Hz～60Hz(被测电流频率) |
频率特性 | 10Hz～100kHz |
线路电压 | AC 600V以下线路测试 |
外形尺寸 | 长350mm×宽180mm×厚55mm |
质 量 | 1.5kg |
工作温湿度 | -20℃～50℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
随机附件 | 传感器：1件 |

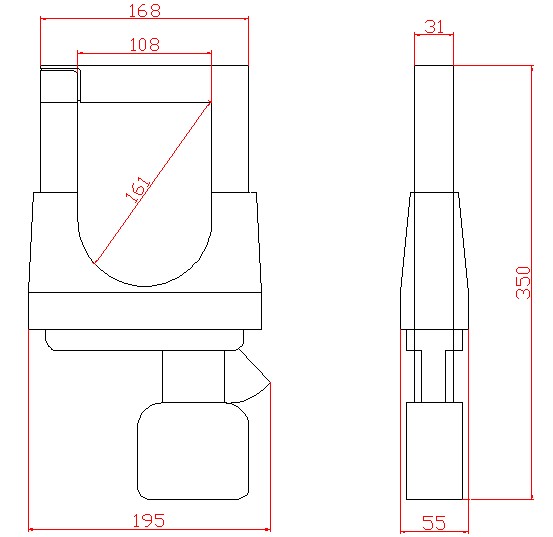

三．外形尺寸
