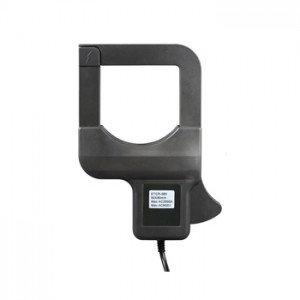

ETCR080大口径钳形漏电流/电流传感器是专为测量交流漏电流、大电流、相位、频率、功率、电能而精心设计制造的，大口径，80mm×80mm，可钳φ80mm电缆或96mm×4mm扁钢地线。其钳头铁芯选用特殊合金，采用最新CT技术及磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断测量的高精度、高稳定性、高可靠性。该传感器可连接各种高精度数字多用表、数据记录仪或电力质量分析仪等，广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
二．技术规格
功 能 | 交流漏电流、大电流、相位、频率、功率、电能测试 |
测试方式 | 钳形CT，电流感应输出 |
钳口尺寸 | 80mm×80mm(可钳φ80mm导线，或96mm×4mm扁钢地线) |
线圈匝数 | 800匝 |
量 程 | AC 0.00mA～2000A |
分 辨 率 | AC 0.01mA |
负载电阻 | AC 0.00mA～1.00A：RL≤300欧姆/0.25W |
AC 1.00A～2000A： RL≤0.2欧姆/2W | |
测量精度 (23℃±3℃，70%RH以下，导线处于钳口中心位置) | AC 0.00mA～300A: ±1.5%±3dgt |
AC 300A～1200A: ±2%±3dgt | |
AC 1200A～2000A: ±3%±3dgt | |
导线位置 | 被测试导线处于钳口的中心位置 |
频率特性 | 10Hz～400Hz |
线路电压 | AC 600V及以下线路测试 |
尺 寸 | 长194mm×宽145mm×厚40mm |
质 量 | 600g |
工作温湿度 | -20℃～45℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 2kV/rms(铁心与外客之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
随机附件 | 传感器：1件 |

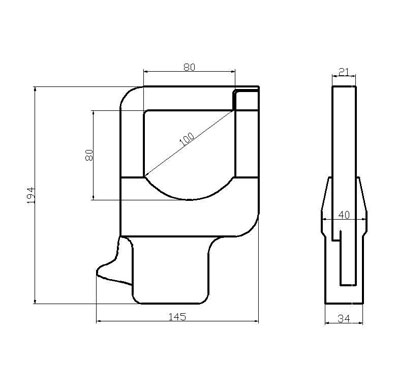

三．外形尺寸
