ETCR033H高压钳形漏电流传感器专为测量高压电流而精心设计制造的，采用最新CT技术独具自动插拔功能，由专用检测钳头与高压绝缘杆组成，其钳头与引导区创新的一体化设计，确保了常年无间断测试的高精度、高可靠性、高稳定性。
ETCR033H高压钳形漏电流传感器可用于60KV以下的高压线路电流测试、高低压变比测试、在线电流测试，通过按压或退拔绝缘杆能自动钳夹或撤离被测导线，安全省时。ETCR048H高压钳形漏电流传感器广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。
二．技术规格
功 能 | 高压交流电流、低压交流电流、高低压变比、漏电流等测试 |
开口方式 | 钳形CT |
尺 寸 | 宽高厚：76mm×255mm×31mm |
钳口尺寸 | φ33mm |
输出信号 | 互感电流信号或电压信号 |
电压信号 | 全量程输出0～3VAC 或 0～2.5VDC（外接5VDC电源） |
测量范围 | 0.00mA～300A |
分 辨 率 | 0.01mA |
最高精度 | 0.5%（23℃±5℃，80%RH以下） |
引线长度 | 2m |
线路电压 | AC60KV以下线路测试（带绝缘杆操作） |
仪表质量 | 检测传感器：约150g，总质量：约2Kg（含5截绝缘杆） |
工作温湿度 | -10℃～40℃； 80%Rh以下 |
存放温湿度 | -10℃～60℃； 70%Rh以下 |
绝缘杆尺寸 | φ32mm ，1m/节（5节） |
绝缘强度 | AC 40kV/rms (绝缘杆与钳芯之间) |
结 构 | 防滴漏Ⅱ型 |
仪器箱尺寸 | 1130mm×245mm×115mm |
随机附件 | 传感器：1件；绝缘杆（1米/节）：5节；仪器箱：1个 |

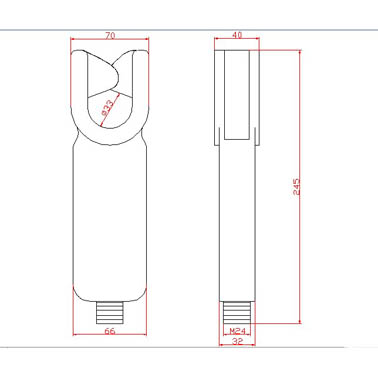

三．外形尺寸
