一．产品简介
ETCR007AD直流/交流钳形漏电流传感器是专为在线测量600V及以下直流、交流漏电流、电流而精心设计制造的，采用最新CT及数字集成技术，钳头细长设计，特别适合于排线密集的场所(电力计量系统、高铁系统、汽车电路检修等)，钳形非接触测量，确保操作安全。传感器体积小、精度高、性能稳定。传感器可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、汽车工业、油田、建筑、计量、科研教学单位、工矿企业等领域。
二．技术规格
功 能 | 交直流漏电流、电流测试 |
电 源 | 9V DC 6F22锌锰干电池，连续使用100小时，可以根据需要引出电源线，外接电源，便于长时间连续工作 |
测试方式 | 钳形CT，非接触测量 |
钳口尺寸 | φ7mm(可钳导线外径) |
输入量程 | 0mA～60.0A AC/DC |
输出电压 | 10mV/A；100mV/A(两档对应输出) |
输出范围 | 1V peak max |
分 辨 力 | 1mA AC/DC |
精 度 | ±3%FS(23℃±5℃，75%rh以下) |
相位误差 | ≤3°(AC 50Hz/60Hz；23℃±2℃) |
调 零 | 调节ZERO键可以调零，消除地磁场及外电场的干扰 |
输出接线 | 内芯线——信号输出正；屏蔽层——信号输出地 |
输出线长 | 2m |
尺 寸 | 高宽厚：168mm×65mm×34mm |
频率响应 | AC：45Hz～400Hz |
DC：DC～100kHz | |
导线位置 | 被检测导线处于钳口中心位置 |
线路电压 | 600V及以下线路测试 |
仪表质量 | 170g(含电池) |
工作电流 | 5mA |
工作温湿度 | -10℃～50℃；80%rh以下 |
极限温度误差 | -10℃～0℃及40℃～50℃，误差最大增加2%FS |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 3700V/rms(铁心与盒之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
随机附件 | 传感器：1件、电池(6F22 9V)：1件 |

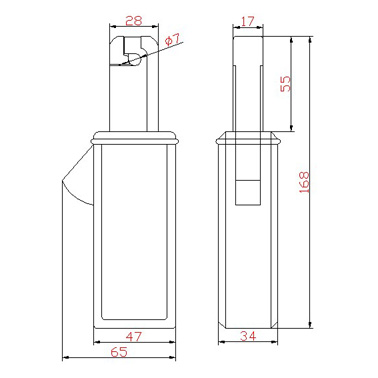

三．外形尺寸
