一．产品简介

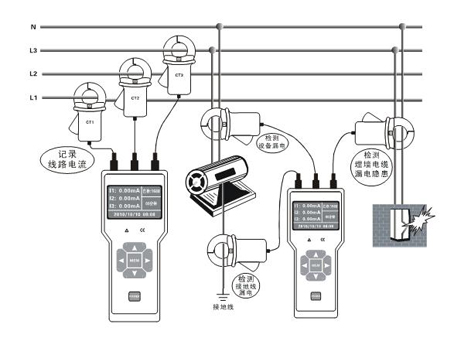

ETCR8300B三通道电流监控记录仪是为现场在线同时监测、记录三路交流电流而精心设计制造的，由记录仪主机、监控软件、电流钳、通讯线等组成，可广泛应用在380/220伏电力系统中，为用电检查人员提供一种安全、准确、便捷的电力仪器。
主机豪华蓝屏LCD显示，三通道同屏显示，一目了然。具有系统时钟功能和超大存储空间，能现场设定监测记录时间，能存储3900组数据，具有自动存储间隔时间设定功能，从1～99分钟内设置。
监控软件具有在线实时监控与历史查询功能，历史数据读取、查阅、保存、报表等功能。
电流钳选用特殊合金，采用最新CT技术及磁性屏蔽技术，几乎不受外界磁场影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。
二．技术规格
功 能 | 三通道电流、漏电流测量，在线监控记录 |
电 源 | DC6V 碱性干电池 LR6 1.5V×4 |
测试方式 | 钳形CT，真有效值 |
量 程 | 0.00mA-20A |
分 辨 率 | 0.01mA |
精 度 | ±2%±5dgt |
钳口尺寸 | 25mm×30mm |
显示模式 | LCD：128dots×64dots |
仪表尺寸 | 主机：宽高厚75mm×170mm×30mm；电流钳：宽高厚170mm×70mm×38mm |
质 量 | 主机：约240g（含电池）；电流钳：170g ×3件 |
LCD尺寸 | 显示域：44mm×27mm |
采样速率 | 约2次/秒 |
数据存储 | 3900组（掉电或更换电池不会丢失数据） |
设定时间 | 1～99分钟内设定记录间隔时间，0分种为不自动存储 |
记录时间 | 节电模式下连续工作约10天 |
线路电压 | AC600V以下线路测试 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
电池电压 | 当电池电压降到4.6V～4.8V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
额定功率 | 节电模式下约5mA，最大20mA |
引线长度 | 2米 |
工作温湿度 | -20℃～50℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘电阻 | 100MΩ或更大,1000V |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |
随机附件 | 主机：1件；电流钳：3件；携带盒：1件；RS232通讯线：1个；光盘：1个；电池（碱性干电池AAA）：4个 |
