ETCR7000A大口径钳形漏电电流表是专为测量交流漏电流、电流、电压而精心设计制造的，采用最新CT技术及数字集成技术，大口径80mm×80mm，可钳96mm排线或扁钢地线、全自动、能同时测试1路漏电流和三路电压，同屏显示，一目了然，方便快捷。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR7000A大口径钳形漏电电流表其钳头铁芯选用特殊合金，采用磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断测量的高精度、高稳定性、高可靠性。仪表具有RS232接口，可存储200组数据，通过系统软件上传所存数据到电脑，实现在线实时监测与历史查询，动态显示，具有历史数据读取、保存、打印等功能。仪表还具有背光功能、数据保持功能，是电工安全检测的必备工具。
二．技术规格
功 能 | 交流漏电流、电流、三相交流电压测试 |
电 源 | 6V DC(LR6×4节碱性干电池,连续使用12小时) |
测试方式 | 钳形CT，积分方式 |
钳口尺寸 | 80mm×80mm(可钳φ80mm导线，或96mm×4mm扁钢地线) |
电流量限 | 0.0mA～2000A |
电流分辨力 | 0.1mA |
电压量限 | 0.00V～600V |
电压分辨力 | 0.01v |
测量精度 (23℃±3℃，70%RH以下，导线处于钳口中心位置) | 0.0mA～300A: ±1.5%±3dgt |
300A～1200A: ±2%±3dgt | |
1200A～2000A: ±3%±3dgt | |
0.00V～600V ±1.5%±3dgt | |
导线位置 | 被测试导线处于钳口的中心位置 |
数据存储 | 200组，闪烁显示“FULL”符号表示存储已满 |
RS232接口 | 有RS232接口，实现所存数据上传电脑，便于分析数据 |
通 讯 线 | RS232通讯线，长1.8米 |
频 率 | 50Hz、60Hz自动识别 |
换 档 | 全自动切换 |
采样速率 | 约2次/秒 |
线路电压 | AC 600V以下线路测试 |
显示模式 | LCD：128dots×64dots；显示域：43mm×29mm |
仪表尺寸 | 长275mm×宽145mm×厚40mm |
背 光 灯 | 有，LIGHT键控制 |
数据保持 | 数据保持功能：“HOLD”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压降到约5.2V时，电池电压低符号显示，提醒更换电池 |
仪表质量 | 仪表：1000g(含电池及附件) |
工作电流 | 背光灯开启50mA；背光灯关闭25mA |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 2kV/rms(铁心与外客之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
随机附件 | 钳表：1件；测试线：4条（红3、黑1）；RS232数据线：1条；软件光盘：1件；电池（LR6）：4节；仪表箱：1件 |

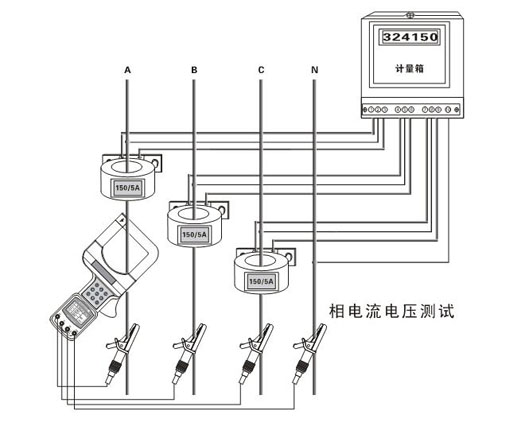

三．现场应用
