ETCR4800抽油机多用表(抽油机巡更测试仪)是我公司精心研制的一款专为油田现场测试的全自动、多功能、数字式、智能型仪表，具有高精度、高稳定、低功耗、使用方便等特点。可同时测量油田的用电参数：交流电流、电压、频率、电压电流间相位、通断电阻值、抽油机上下冲程的最大电流、冲程比、上下冲程时间、每分钟的冲程次数，从而判别抽油机的工作状况，为用电检查人员、油田抽油机调试人员、工程技术人员、电工、采油工、计量人员在现场对抽油机井的电参数电平衡进行随时监测，提供一种安全、准确、便捷的新型油田仪表。
ETCR4800抽油机多用表选用最新型材料设计制作外壳模具，配有防振、防滑、高绝缘护套，采用240×160 dots LCD显示器，所有被测参数同屏显示，一目了然，尽显精美豪华外观。仪表配有DC充电接口及RS232接口，可存储1000组数据，通过系统软件上传所存数据到电脑，便于领导查询，实现历史数据查询、读取、分析、保存、报表、打印等。同时，仪表还具有管理员设置功能，密码进入，包括时钟设置、井号设置、密码设置。
二．技术规格
功 能 | 同时测量油田的用电参数：交流电流、电压、频率、电压电流间相位、通断电阻值、抽油机上下冲程的最大电流、冲程比、上下冲程时间、每分钟的冲程次数 |
电 源 | DC7.2V（1.2V 6节5号可充电电池） |
钳口尺寸 | 圆口形电流钳：35mm×40mm |
量 程 | 电压：AC 0V～700V |
电流：AC 0.0mA～300A | |
相位：0°～360° | |
电阻：0.00Kohm～20.0Kohm | |
频率：10.0Hz～70.0Hz | |
分辨率 | 电压：AC 1V |
电流：AC 0.1mA | |
相位：1° | |
电阻：10ohm | |
频率：0.1Hz | |
精 度 | 电压：±(1.5%rdg+3dgt) |
电流：±(1.5%rdg+3dgt) | |
相位：±3° | |
电阻：±(2.0%rdg+3dgt) | |
频率：±(2.0%rdg+3dgt) | |
测相位频率幅值 | 电压：30V～700V |
电流：30mA～300A | |
井号数量 | 100号 |
数据存储 | 1000组 |
RS232接口 | RS232接口，所存数据上传电脑，便于分析管理数据，通过软件编辑井号 |
通 讯 线 | RS232通讯线，长1.8米 |
井号设置 | 15位代码，可以通过仪表或上位机软件编辑井号 |
时钟功能 | 有 |
密码设置 | 有，6位数字密码 |
背光功能 | 有，适合昏暗场所及夜间使用，不操作仪表3分钟后将自动关闭背光 |
自动关机 | 开机后15分钟内不操作仪表将自动关机 |
功 耗 | 背光灯开启最大耗电50mA |
背光灯关闭仪表耗电30mA | |
显示模式 | LCD显示，240dots×160dots |
仪表尺寸 | 长宽厚：196mm×92mm×54mm |
检测速率 | 约2秒/次 |
电池电压 | 仪表适时显示电池电压，当电池电压低于6.5V时，电池电压低符号显示，请及时充电 |
仪表质量 | 约1kg(含附件) |
测试线长度 | 1.5m |
电流钳线长 | 2m×φ5mm |
工作温湿度 | -20℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
输入阻抗 | 测试电压输入阻抗为：2MΩ |
耐 压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 | 仪表线路与护套外壳之间≥100MΩ |
结 构 | 双重绝缘，带绝缘防振护套 |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
随机附件 | 主机：1件；电流钳：1件；测试线：4条；RS232数据线：1条；软件光盘：1个；仪表箱：1件；充电器：1件；可充电电池：6节（1.5V 5号） |

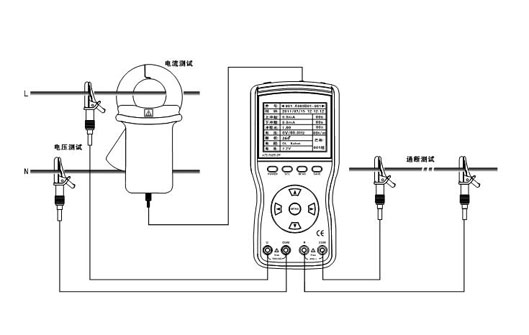

三．现场应用
